VGF 2 polegadas GaAs Epi Wafer Substratos não dopados Lado polido gravado

VGF 2 polegadas GaAs Epi Wafer Substratos não dopados Lado polido gravado
VGF 2 polegadas GaAs Epi Wafer Substratos não dopados Lado polido gravado

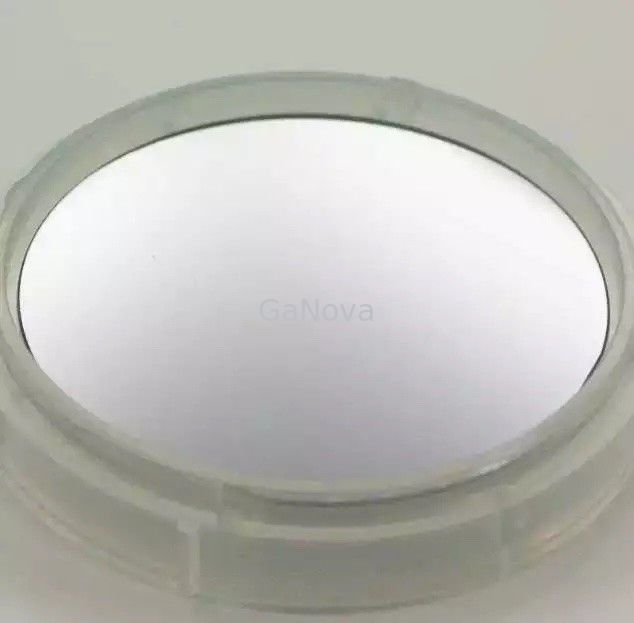

Imagem Grande :  VGF 2 polegadas GaAs Epi Wafer Substratos não dopados Lado polido gravado

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDCD10-001-002
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Tempo de entrega: 3-4 dias da semana
Termos de pagamento: T/T
Habilidade da fonte: 10000pcs/Month

VGF 2 polegadas GaAs Epi Wafer Substratos não dopados Lado polido gravado

descrição
Nome do produto: GaAs de 2 polegadas (100) Substratos não dopados Método do crescimento: VGF
Ângulo de Orientação: DE Orientação: EJ[0-1-1]±0,5°
DE Comprimento (mm): 17±1 Orientação IF: EJ[0-11]±0,5°
Destacar:

VGF GaAs Epi Wafer

,

espessura do wafer gaas 350um

,

GaAs Epi Wafer lateral polido

GaAs de 2 polegadas (100) Substratos não dopados



Visão geral

O arseneto de gálio de um Wafer de GaAs tem o atributo de gerar luz laser a partir da eletricidade de maneira direta.Existem dois tipos de GaAs Wafer;policristalino e monocristal.Esses wafers são utilizados na produção de microeletrônicos e optoeletrônicos para fazer LED, circuitos de micro-ondas e LD.Também é implantado em painéis solares.



Wafer GaAs-Si

Método de Crescimento

VGF
Tipo de Conduta SCN
dopante GaAs-Si
Orientação (100) 15°±0,5° Desligado em direção <111>A
Ângulo de Orientação
DE Orientação EJ[0-1-1]±0,5°
DE Comprimento (mm) 17±1
Orientação IF EJ[0-11]±0,5°
SE Comprimento (mm) 7±1
Diâmetro (mm) 50,8±0,2
CC(/cc) 0,4E18~1E18
Resistividade (ohm.cm) N / D
Mobilidade(cm2/vs) ≥1000
DEP (/cm2) ≤5000
Espessura (um) 350±20
TTV(um) <10
TTR(um) <10
arco (um) <15
Warp(um) <15
Superfície Lado 1: Polido Lado 2: Gravado
Embalagem Cassete ou single





Sobre nós

Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.



Perguntas frequentes

Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
