bolacha Undoped 0.4E18 do GaAs Epi das carcaças de 2inch GaAs a 1E18

descrição
Tipo de Conduta: S-C-N dopante: GaAs-Si
Ângulo de Orientação: DE Orientação: EJ[0-1-1]±0,5°
DE Comprimento (mm): 17±1 Orientação IF: EJ[0-11]±0,5°
Destacar:

Bolacha Undoped do GaAs Epi

,

carcaças 1E18 do gaas

,

Bolacha 0.4E18 do GaAs Epi

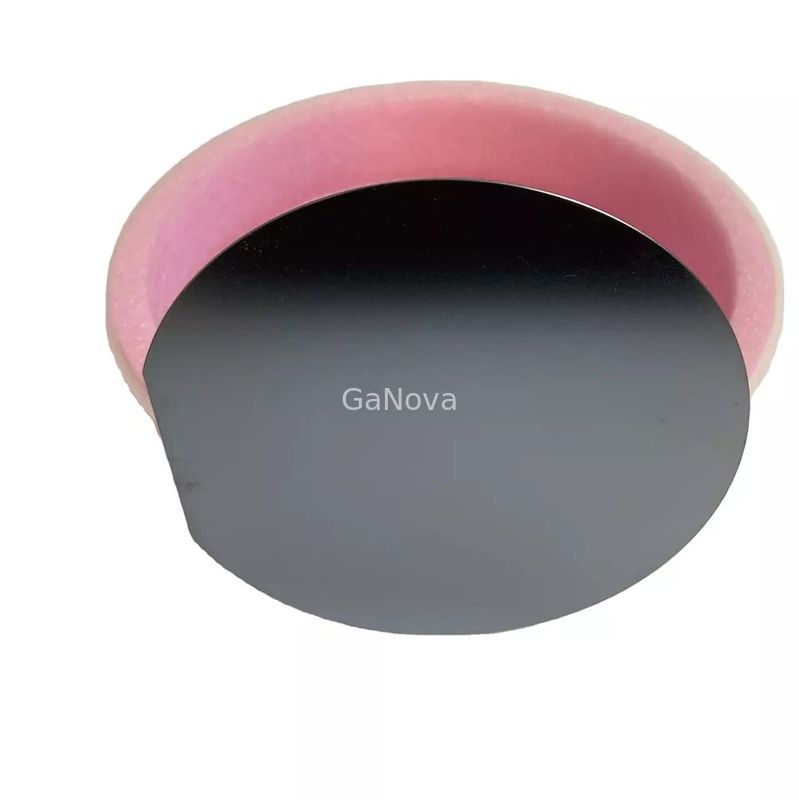

bolacha Undoped 0.4E18~1E18 do GaAs-si (de 100) carcaças de 2inch GaAs

Vista geral

Os dispositivos RF produzidos com carcaças do GaAs são de uso geral nas aplicações de comunicação sem fio, incluindo redes wireless (WLAN), comunicação móvel, estações base 4G/5G, comunicações satélites, e comunicações de WiFi.

Bolacha do GaAs-si

Método do crescimento

VGF
Tipo da conduta S-C-N
Entorpecente GaAs-si
Orientação (100) 15°±0.5° fora de TowardA<111>
Ângulo da orientação
Da orientação EJ [0-1-1] ±0.5°
Do comprimento (milímetros) 17±1
SE orientação EJ [0-11] ±0.5°
SE comprimento (milímetros) 7±1
Diâmetro (milímetros) 50.8±0.2
Centímetro cúbico (/c.c.) 0.4E18~1E18
Resistividade (ohm.cm) N/A
Mobilidade (cm2/v.s) ≥1000
EPD (/cm2) ≤5000
Espessura (um) 350±20
TTV (um) <10>
TTR (um) <10>
Curve (um) <15>
Entorte (um) <15>
Superfície Side1: Side2 lustrado: Gravado
Empacotamento Gaveta ou único
