descrição

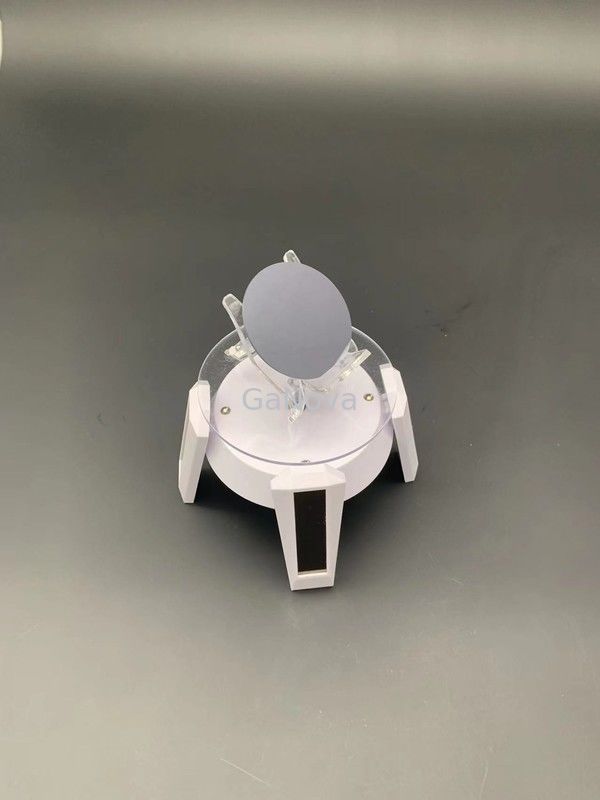

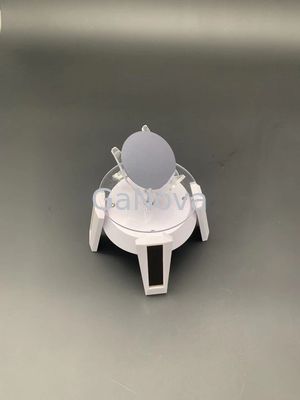

Nome do produto: Wafer GaAs-Si Método do crescimento: VGF
Tipo de Conduta: S-C-N dopante: GaAs-Si
Ângulo de Orientação: DE Orientação: EJ[0-1-1]±0,5°
Destacar:

bolacha de 17mm GaAs Epi

,

bolacha epitaxial 50.8mm

,

Bolacha 50.8mm do GaAs Epi

17±1mm de 100) carcaças Undoped do comprimento 2inch GaAs (50.8±0.2mm

Vista geral

A eficiência de conversão de um painel de grande eficacia da célula solar baseado no GaAs é até 40%. Presentemente, tais painéis da célula solar são amplamente utilizados em veículo aéreo 2não pilotado e em auto aplicações solares.

As aplicações do GaAs cobrem uma grande variedade de transistor para a indústria que mede uma comunicação de fibra ótica, redes wireless (WLAN), os monofones móveis, comunicações azuis do dente, comunicações satélites, circuitos integrados monolíticos da micro-ondas (MMIC) para 5G, assim como circuitos integrados da radiofrequência (RFIC).

Bolacha do GaAs-si

Método do crescimento

VGF
Tipo da conduta S-C-N
Entorpecente GaAs-si
Orientação (100) 15°±0.5° fora de TowardA<111>
Ângulo da orientação
Da orientação EJ [0-1-1] ±0.5°
Do comprimento (milímetros) 17±1
SE orientação EJ [0-11] ±0.5°
SE comprimento (milímetros) 7±1
Diâmetro (milímetros) 50.8±0.2
Centímetro cúbico (/c.c.) 0.4E18~1E18
Resistividade (ohm.cm) N/A
Mobilidade (cm2/v.s) ≥1000
EPD (/cm2) ≤5000
Espessura (um) 350±20
TTV (um) <10>
TTR (um) <10>
Curve (um) <15>
Entorte (um) <15>
Superfície Side1: Side2 lustrado: Gravado
Empacotamento Gaveta ou único
