51mm 2 polegadas GaAs Wafer Substratos não dopados 7mm de comprimento IF

51mm 2 polegadas GaAs Wafer Substratos não dopados 7mm de comprimento IF
51mm 2 polegadas GaAs Wafer Substratos não dopados 7mm de comprimento IF

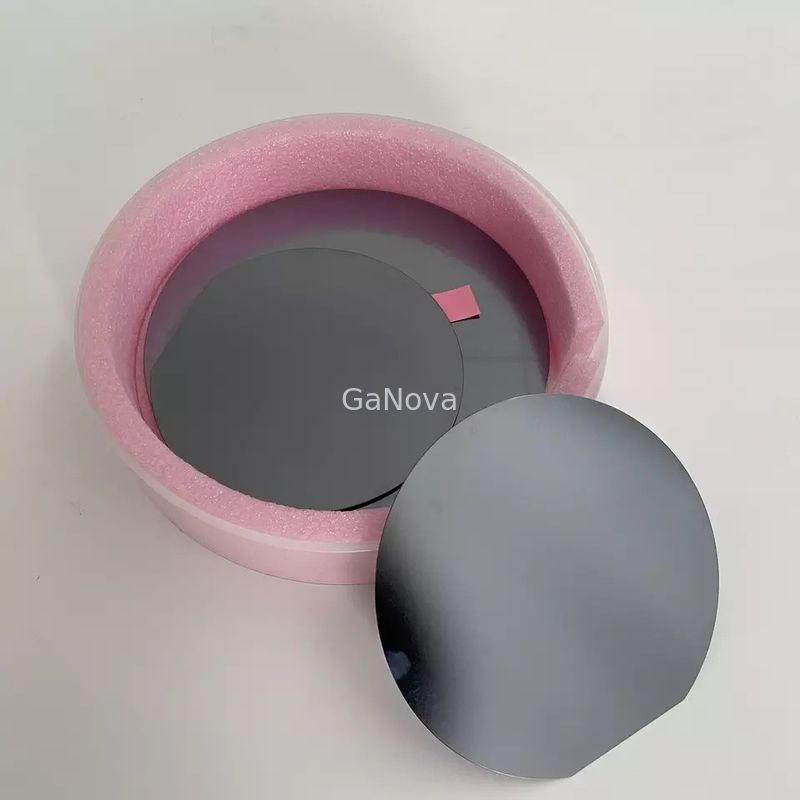

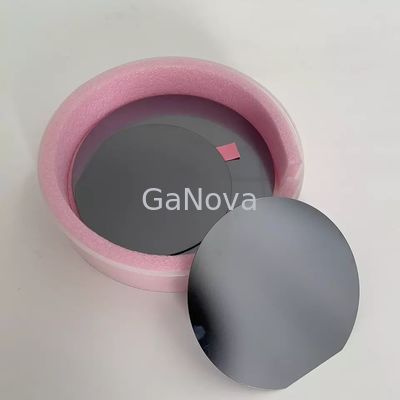

Imagem Grande :  51mm 2 polegadas GaAs Wafer Substratos não dopados 7mm de comprimento IF

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDCD10-001-002
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Tempo de entrega: 3-4 dias da semana
Termos de pagamento: T/T
Habilidade da fonte: 10000pcs/Month

51mm 2 polegadas GaAs Wafer Substratos não dopados 7mm de comprimento IF

descrição
Método do crescimento: VGF Tipo de Conduta: S-C-N
Nome do produto: Wafer GaAs-Si DE Orientação: EJ[0-1-1]±0,5°
DE Comprimento (mm): 17±1 Orientação IF: EJ[0-11]±0,5°
Destacar:

Wafer gaas de 2 polegadas

,

substrato de arsenieto de gálio 7mm

,

wafer gaas de 51mm

50,8 ± 0,2 mm GaAs de 2 polegadas (100) Substratos não dopados 7 ± 1 mm de comprimento IF





Visão geral

Com o desenvolvimento de mini-LED e micro-LED, LEDs de luz vermelha produzidos com substratos GaAs são cada vez mais usados ​​para telas de exibição e em AR/VR.
A eficiência de conversão de um painel de célula solar de alta eficiência baseado em GaAs é de até 40%.Atualmente, esses painéis de células solares são amplamente utilizados em aplicações de veículos aéreos não tripulados e automóveis solares.



Wafer GaAs-Si

Método de Crescimento

VGF
Tipo de Conduta SCN
dopante GaAs-Si
Orientação (100) 15°±0,5° Desligado em direção <111>A
Ângulo de Orientação
DE Orientação EJ[0-1-1]±0,5°
DE Comprimento (mm) 17±1
Orientação IF EJ[0-11]±0,5°
SE Comprimento (mm) 7±1
Diâmetro (mm) 50,8±0,2
CC(/cc) 0,4E18~1E18
Resistividade (ohm.cm) N / D
Mobilidade(cm2/vs) ≥1000
DEP (/cm2) ≤5000
Espessura (um) 350±20
TTV(um) <10
TTR(um) <10
arco (um) <15
Warp(um) <15
Superfície Lado 1: Polido Lado 2: Gravado
Embalagem Cassete ou single





Sobre nós

Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.



Perguntas frequentes

Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
