Detalhes do produto:
|
| Nome do produto: | GaN Single Crystal Substrate autônomo | Espessura: | 350 ±25µm |
|---|---|---|---|
| TTV: | ≤ 10µm | Curva: | - ≤ 10µm da CURVA do ≤ de 10µm |
| Densidade de deslocação: | Do ⁵ 1 x 10 ao ² do cm⁻ de 3 x 10 ⁶ | Densidade macro do defeito: | ² 0cm⁻ |
| Destacar: | GaN Epitaxial Wafer SI Tipo,5x10.5mm2 gan epi wafer,5x10.5mm2 GaN Epitaxial Wafer |
||

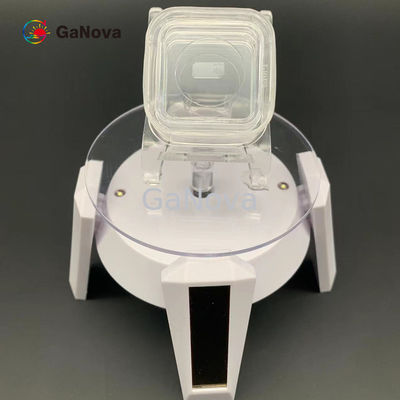

5*10mm2Substrato monocristal de GaN independente (20-21)/(20-2-1) Tipo SI não dopado
5*10mm2Face SP (20-21)/(20-2-1) Substrato monocristal GaN não dopado do tipo SI independente Resistividade > 106Wafer de dispositivos de RF de Ω·cm
Visão geral
Nitreto de Gálio é uma tecnologia de semicondutor usada para aplicações de semicondutores de alta potência e alta frequência.Nitreto de Gálio exibe várias características que o tornam melhor do que GaAs e Silício para vários componentes de alta potência.Essas características incluem uma tensão de ruptura mais alta e melhor resistividade elétrica.
| (20-21)/(20-2-1) face Free-standeung GaN Substrates | ||||
| Item |
GaN-FS-SP-US |
GaN-FS-SP-NS |
GaN-FS-SP-SI-S |
Observações: Um ângulo de arco circular (R < 2 mm) é usado para distinguir a superfície frontal e posterior. |
| Dimensões | 5 x 10 mm2 | |||
| Grossura | 350 ±25 µm | |||
| Orientação |
(20-21)/(20-2- 1) plano fora do ângulo em direção ao eixo A 0 ±0,5° (20-21)/(20-2- 1) plano fora do ângulo em direção ao eixo C - 1 ±0,2° |
|||
| Tipo de Condução | tipo N | tipo N | Semi-isolante | |
| Resistividade (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| ARCO | - 10 µm ≤ ARCO ≤ 10 µm | |||
| Rugosidade da Superfície Frontal |
< 0,2 nm (polido)； ou < 0,3 nm (polido e tratamento de superfície para epitaxia) |
|||
| Rugosidade da Superfície Traseira |
0,5 ~1,5 μm opção: 1~3 nm (solo fino);< 0,2 nm (polido) |
|||
| Densidade de Deslocamento | De 1 x 105para 3 x 106cm-2 | |||
| Densidade de Defeito Macro | 0 cm-2 | |||
| Área Útil | > 90% (exclusão de borda) | |||
| Pacote | Embalado em um ambiente de sala limpa classe 100, em contêiner de 6 PCS, sob uma atmosfera de nitrogênio | |||
Apêndice: O diagrama do ângulo de corte incorreto
Se δ1= 0 ±0,5°, então (20-21)/(20-2- 1) plano fora do ângulo em direção ao eixo A é 0 ±0,5°.
Se δ2= - 1 ±0,2°, então (20-21)/(20-2- 1) plano fora do ângulo em direção ao eixo C é - 1 ±0,2°.
