Substrato de Ga2O3 polido de lado único Espessura de cristal único 0,6 mm 0,8 mm

Certificado
CHINA Shanghai GaNova Electronic Information Co., Ltd. Certificações
Estou Chat Online Agora

Substrato de Ga2O3 polido de lado único Espessura de cristal único 0,6 mm 0,8 mm

Substrato de Ga2O3 polido de lado único Espessura de cristal único 0,6 mm 0,8 mm
Substrato de Ga2O3 polido de lado único Espessura de cristal único 0,6 mm 0,8 mm

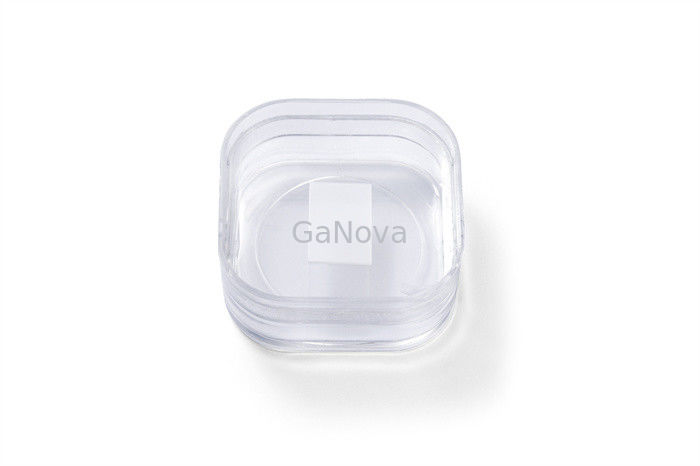

Imagem Grande :  Substrato de Ga2O3 polido de lado único Espessura de cristal único 0,6 mm 0,8 mm

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDCD04-001-006
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 6 peças ou recipientes d
Tempo de entrega: 3-4 dias da semana

Substrato de Ga2O3 polido de lado único Espessura de cristal único 0,6 mm 0,8 mm

descrição
Ra: ≤0.5nm Espessura: 0.6~0.8mm
Nome do produto: Único Crystal Substrate Superfície lustrada: Único lado lustrado
Orientação: (010) FWHM: <350arcsec>
Destacar:

Substrato de Ga2O3 polido lateralmente

,

substrato de óxido de gálio de 0

,

8 mm

Ga polido de lado único2O3Espessura do substrato de cristal único 0,6 ~ 0,8 mm

10x15mm2(010) Ga independente dopado com Sn2O3substrato de cristal único Grau de produto polimento único Espessura 0,6~0,8 mm FWHM<350arcsec,Ra≤0,5nm Resistência 2,00E+17Ω/cm-3Dispositivos optoeletrônicos, camadas isolantes de materiais semicondutores e filtros UV



GaN está crescendo em importância por causa de sua capacidade de oferecer desempenho significativamente aprimorado em uma ampla gama de aplicativos, reduzindo a energia e o espaço físico necessários para fornecer esse desempenho em comparação com as tecnologias de silício convencionais.

O silício tem sido o material de escolha para a fabricação de eletrônicos importantes, incluindo tudo, desde computadores e smartphones até televisores e câmeras.



Substrato de nitreto de gálio -- Nível de pesquisa
Dimensão 10*15mm 10*10mm
Grossura 0,6~0,8mm
Orientação (010)
Doping Sn
superfície polida Único lado polido
Resistividade/Nd-Na 2.00E+17 1.53E+18
FWHM <350 segundos de arco
≤ 0,5 nm
Pacote Embalado em um ambiente de sala limpa classe 100, sob uma atmosfera de nitrogênio





Sobre nós

Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.





Perguntas frequentes

Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
