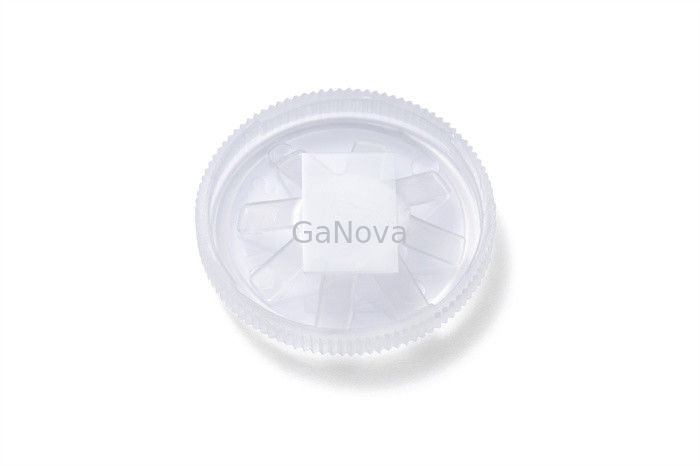

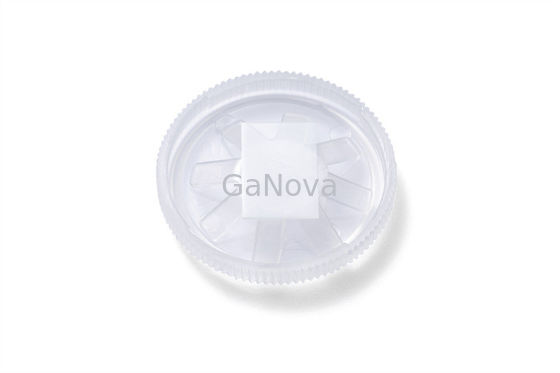

Bolacha único Crystal Substrate Thickness de FWHM<350arcsec Ga2O3 0.6mm a 0.8mm

Bolacha único Crystal Substrate Thickness de FWHM&lt;350arcsec Ga2O3 0.6mm a 0.8mm
Bolacha único Crystal Substrate Thickness de FWHM&lt;350arcsec Ga2O3 0.6mm a 0.8mm

Imagem Grande :  Bolacha único Crystal Substrate Thickness de FWHM<350arcsec Ga2O3 0.6mm a 0.8mm

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDCD04-001-006
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 6 peças ou recipientes d
Tempo de entrega: 3-4 dias da semana

Bolacha único Crystal Substrate Thickness de FWHM<350arcsec Ga2O3 0.6mm a 0.8mm

descrição
Espessura: 0.6~0.8mm Nome do produto: Único Crystal Substrate
Orientação: (010) Superfície lustrada: Único lado lustrado
FWHM: <350arcsec> Ra: ≤0.5nm
Destacar:

Ga2O3 bolacha 0.6mm

,

única carcaça de cristal 0.8mm

,

Ga2O3 bolacha 0.8mm

FWHM2O3<350arcsec Ga=""> bolacha único Crystal Substrate Thickness 0.6~0.8mm

espessura de lustro de cristal Sn-lubrificada 0.6~0.8mm FWHM<350arcsecda categoriado produto da carcaça de 10x15mm 2(010) GA2O3 autônomos única única, dispositivos Optoelectronic da resistência 2.00E+17Ω/cm-3 de Ra≤0.5nm, camadas de isolamento de materiais do semicondutor, e filtros UV


Há cinco fases cristalinas de GA2 O3, mas beta-GA2 O3 é único que pode existir estavelmente na alta temperatura. Β-GA2 O3 é um novo tipo de material transparente do semicondutor do bandgap ultra-largo com uma largura de banda proibida aproximadamente por exemplo do eV =4.8, que apropriado para dispositivos de poder verticais de fabricação da estrutura do poder superior com densidade atual alta. Tem perspectivas da aplicação nos campos dos detectores ultravioletas, dos diodos luminescentes (diodo emissor de luz) e dos sensores do gás.

Carcaça do nitreto do gálio--Nível da pesquisa
Dimensão 10*15mm 10*10mm
Espessura 0.6~0.8mm
Orientação (010)
Lubrificação Sn
Superfície lustrada Único lado lustrado
Resistivity/Nd-Na 2.00E+17 1.53E+18
FWHM <350arcsec>
Ra ≤0.5nm
Pacote Empacotado em um ambiente do quarto desinfetado da classe 100, sob uma atmosfera do nitrogênio

Sobre nós

Nós especializamo-nos em processar uma variedade de materiais em bolachas, em carcaças e em parts.components de vidro ótico personalizado amplamente utilizados na eletrônica, no sistema ótico, na eletrônica opto e nos muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos e serviço personalizados para seus projetos do R&D. É nossa visão a manter um bom relacionamento da cooperação com nossos todos os clientes por nossas boas reputações.

FAQ

Q: São você empresa comercial ou o fabricante?
Nós somos fábrica.
Q: Quanto tempo é seu prazo de entrega?
Geralmente é 3-5 dias se os bens estão no estoque.
ou é 7-10 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q: Você fornece amostras? são livre ou extra?
Sim, nós poderíamos oferecer a amostra para a carga livre mas não pagamos o custo do frete.
Q: Que é seus termos de pagamento?
Pagamento <> >=5000USD do pagamento, 80% T/T adiantado, equilíbrio antes da expedição.
