10x15mm2 UID dopado livre Wafer Ga2O3 polimento único

10x15mm2 UID dopado livre Wafer Ga2O3 polimento único
10x15mm2 UID dopado livre Wafer Ga2O3 polimento único

Imagem Grande :  10x15mm2 UID dopado livre Wafer Ga2O3 polimento único

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDCD04-001-005
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 6 peças ou recipientes d
Tempo de entrega: 3-4 dias da semana

10x15mm2 UID dopado livre Wafer Ga2O3 polimento único

descrição
Espessura: 0.6~0.8mm Nome do produto: Único Crystal Substrate
Orientação: (010) (201) FWHM: <350arcsec>
Ra: ≤0.5nm Dimensões: 10*10mm; 10*15mm
Destacar:

10x15mm2 Ga2O3 Wafer

,

Substrato Ga2O3 Dopado UID

,

Ga2O3 Wafer Polimento Simples

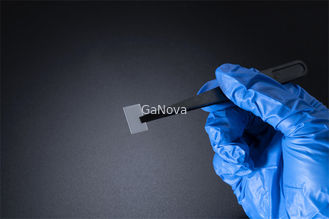

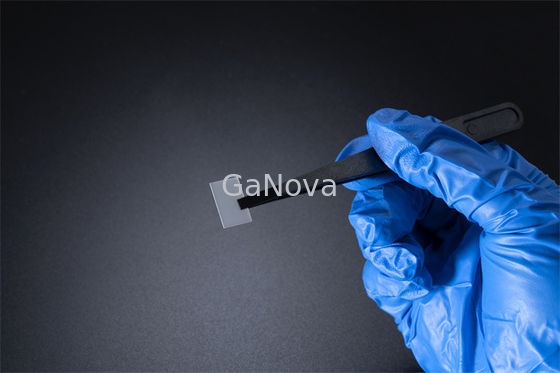

JDCD04-001-005 10x15mm2(-201)G autônomo dopado com UID2O3Polimento simples de grau de produto de substrato monocristal

10x15mm2(-201)Substrato monocristal Ga2O3 dopado com UID Grau de produto polimento único Espessura 0,6~0,8mm FWHM<350arcsec,Ra≤0,5nm Resistência 4,13E+17Ω/cm-3Dispositivos optoeletrônicos, camadas isolantes de materiais semicondutores e filtros UV



Com maior eficiência energética, peças de trabalho necessárias menores e uma frequência de comutação mais alta, a densidade de energia é aumentada, o que, quando todos esses fatores são considerados, leva a velocidades de dispositivo muito mais rápidas.O poder de processamento é bastante aumentado em comparação com dispositivos baseados em silício.Assim, se você comparar um dispositivo de gálio com um de silício, as velocidades de processamento no dispositivo de nitreto de gálio serão visivelmente maiores.



Substrato de nitreto de gálio -- Nível de pesquisa
Dimensões 10*10mm 10*15mm
Grossura 0,6~0,8mm
Orientação (010) (201)
Doping UID
superfície polida Único lado polido
Resistividade/Nd-Na / 4.13E+17
FWHM <350 segundos de arco
≤ 0,5 nm
Pacote Embalado em um ambiente de sala limpa classe 100, sob uma atmosfera de nitrogênio
