Processamento de JDCD07-001-003 6-Inch SOI Epitaxial Wafer For MEMS

Processamento de JDCD07-001-003 6-Inch SOI Epitaxial Wafer For MEMS
Processamento de JDCD07-001-003 6-Inch SOI Epitaxial Wafer For MEMS

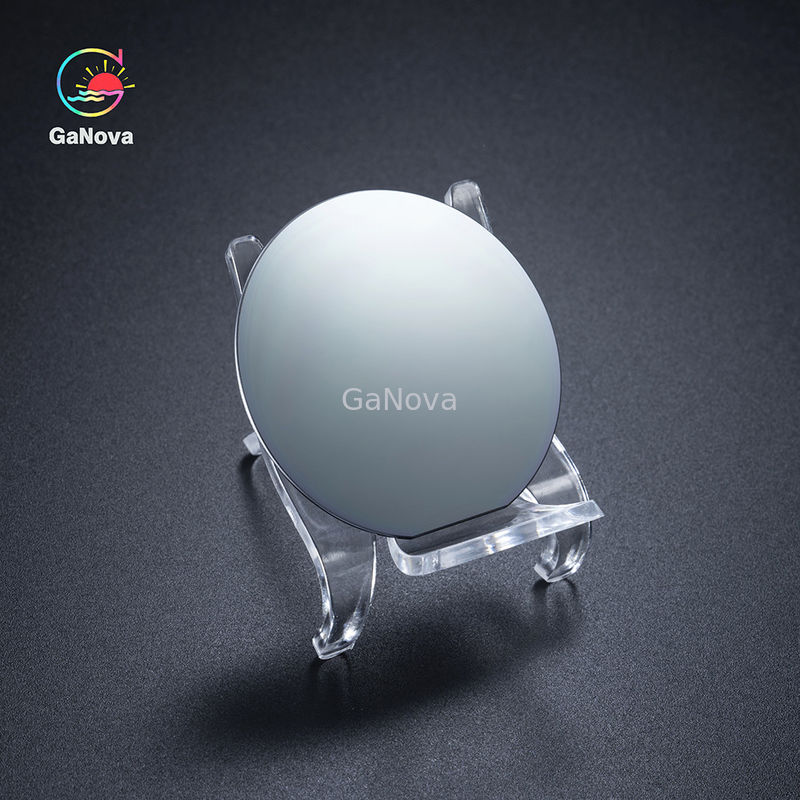

Imagem Grande :  Processamento de JDCD07-001-003 6-Inch SOI Epitaxial Wafer For MEMS

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDCD07-001-003
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Tempo de entrega: 3-4 dias da semana
Termos de pagamento: T/T
Habilidade da fonte: 50000pcs/month

Processamento de JDCD07-001-003 6-Inch SOI Epitaxial Wafer For MEMS

descrição
Orientação: <100>,<111> Tipo/entorpecente: Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb
Espessura (μm): 300-725 resistividade: 0.001-20000 Ohm-cm
De superfície terminado: P/P, P/E Partícula: <10>
Destacar:

MEMS Processamento SOI Epitaxial Wafer

bolacha epitaxial de 6-inch SOI para o processamento de MEMS


Vista geral

Na eletrônica, as bolachas de silicone (igualmente conhecidas como carcaças) são fatias finas de silicone cristalino altamente puro (c-si), usadas na produção de integrado - circuitos - um composto de diversos componentes eletrônicos. As bolachas de silicone fazem uma parte importante na indústria do semicondutor enquanto encontram sua aplicação na eletrônica e em dispositivos micromecânicos.

Especificação

SOI
Diâmetro 4' ‘ 5' ‘ 6' ‘ 7' ‘

Camada do dispositivo

Entorpecente Boro, Phos, arsênico, antimônio, Undoped
Orientação <100>,<111>
Tipo SIMOX, BESOI, Simbond, Smart-corte
Resistividade 0.001-20000 Ohm-cm
Espessura (um) 0.2-150
A uniformidade <5>
Camada da CAIXA Espessura (um) 0.4-3
Uniformidade <2>

Carcaça

Orientação <100>, <111>
Tipo/entorpecente Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb
Espessura (um) 300-725
Resistividade 0.001-20000 Ohm-cm
De superfície terminado P/P, P/E
Partícula <10>

Sobre nós

Nós especializamo-nos em processar uma variedade de materiais em bolachas, em carcaças e em parts.components de vidro ótico personalizado amplamente utilizados na eletrônica, no sistema ótico, na eletrônica opto e nos muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos e serviço personalizados para seus projetos do R&D. É nossa visão a manter um bom relacionamento da cooperação com nossos todos os clientes por nossas boas reputações.

FAQ

Q: São você empresa comercial ou o fabricante?
Nós somos fábrica.
Q: Quanto tempo é seu prazo de entrega?
Geralmente é 3-5 dias se os bens estão no estoque.
ou é 7-10 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q: Você fornece amostras? são livre ou extra?
Sim, nós poderíamos oferecer a amostra para a carga livre mas não pagamos o custo do frete.
Q: Que é seus termos de pagamento?
Pagamento <> >=5000USD do pagamento, 80% T/T adiantado, equilíbrio antes da expedição.
