Substrato Primário de Bolacha Epitaxial de Silício Microeletrônico 279um

Substrato Primário de Bolacha Epitaxial de Silício Microeletrônico 279um
Substrato Primário de Bolacha Epitaxial de Silício Microeletrônico 279um

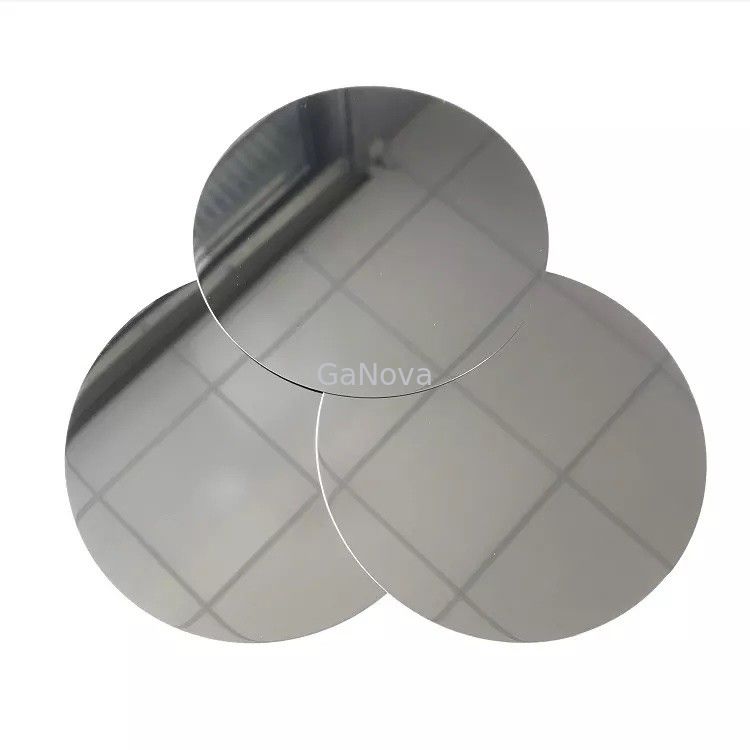

Imagem Grande :  Substrato Primário de Bolacha Epitaxial de Silício Microeletrônico 279um

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDCD06-001-002
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Tempo de entrega: 3-4 dias da semana
Termos de pagamento: T/T
Habilidade da fonte: 50000pcs/month

Substrato Primário de Bolacha Epitaxial de Silício Microeletrônico 279um

descrição
Categoria: Principal Método do crescimento: CZ
Tipo/entorpecente: Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb Espessura (μm): 279
Tolerância da espessura: ± padrão 25μm, ± máximo 5μm das capacidades resistividade: 0.001-100 ohm-cm
De superfície terminado: P/E, P/P, E/E, G/G TTV (μm): <10μm padrão, Capabilities<5μm máximo
Destacar:

Wafer epitaxial de silício microeletrônico

,

wafer epi de silício tipo N

,

wafer epitaxial de silício 279um

Espessura (μm)279 Silicon Wafer TTV(μm) Padrão <10 um, Capacidade máxima <5 μm

Dispositivos MEMS de wafer de silício de 2 polegadas, circuitos integrados, substratos dedicados para dispositivos discretos




Visão geral

Os wafers de silício (Si) são materiais de substrato primário na área microeletrônica e microeletromecânica por causa de suas propriedades superiores, que podem ser ajustadas.Neste capítulo, primeiro fornecemos uma visão geral das técnicas de usinagem por descarga elétrica.Além disso, também são discutidos os resultados de capacidade e desempenho de técnicas de usinagem de descarga elétrica para usinagem de cavidades tridimensionais em Si com configurações de parâmetros ideais.





Especificação

bolacha de silício

Diâmetro



2"/3"/4"/5"/6"/8"/12"
Nota Melhor
Crescimento Método CZ
Orientação <1-0-0>,<1-1-1>,<1-1-0>
Tipo/Dopante Tipo P/Boro, Tipo N/Phos, Tipo N/As, Tipo N/Sb
Espessura (μm) 279/380/525/625/675/725/775
Grossura Tolerância Padrão ± 25μm, Capacidade(s) Máxima(s) ± 5μm
Resistividade 0,001-100 ohm-cm
Superfície Finalizado P/E,P/P,E/E,G/G
TTV(μm) Padrão <10μm, Capacidades Máximas <5 μm
arco/urdidura Padrão <40 μm, Capacidades Máximas <20 μm
Partícula <10@0,5μm;<10@0,3μm;<10@0,2μm;







Sobre nós

Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.





Perguntas frequentes

Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
