0,001-100 ohm-cm Bolacha de Silício Tipo P Dopante de Boro

0,001-100 ohm-cm Bolacha de Silício Tipo P Dopante de Boro
0,001-100 ohm-cm Bolacha de Silício Tipo P Dopante de Boro

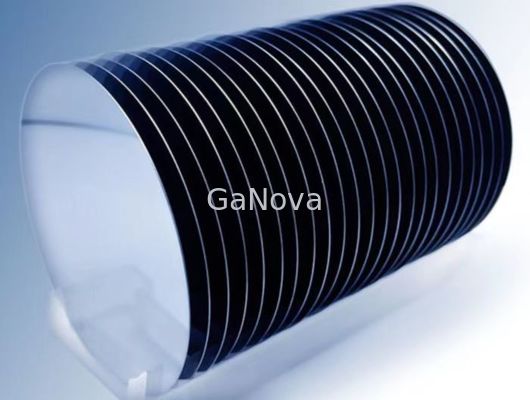

Imagem Grande :  0,001-100 ohm-cm Bolacha de Silício Tipo P Dopante de Boro

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDCD06-001-002
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Tempo de entrega: 3-4 dias da semana
Termos de pagamento: T/T
Habilidade da fonte: 50000pcs/month

0,001-100 ohm-cm Bolacha de Silício Tipo P Dopante de Boro

descrição
Diâmetro: 2" Categoria: Principal
Método do crescimento: CZ Orientação: <1-0-0><1-1-1>,<1-1-0>
Tipo/entorpecente: Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb Espessura (μm): 279
Tolerância da espessura: ± padrão 25μm, ± máximo 5μm das capacidades resistividade: 0.001-100 ohm-cm
De superfície terminado: P/E, P/P, E/E, G/G TTV (μm): <10μm padrão, Capabilities<5μm máximo
Curva/urdidura: <40μm padrão, Capabilities<20μm máximo Partícula: <10>
Destacar:

Wafer de silício tipo P de 100 ohm-cm

,

wafer epitaxial de silício de 279 um

,

wafer de silício dopante de boro

0,001-100 ohm-cm Partícula de Wafer de Silício <10@0,5μm <10@0,3μm <10@0,2μm

Dispositivos MEMS de wafer de silício de 2 polegadas, circuitos integrados, substratos dedicados para dispositivos discretos




Visão geral

Dependendo do nível em que o silício foi dopado, o semicondutor pode ser considerado extrínseco ou degenerado.Os extrínsecos seriam levemente a moderadamente dopados, enquanto os semicondutores degenerados agem mais como condutores devido aos altos níveis de dopagem que ocorrem durante a fabricação.





Especificação

bolacha de silício

Diâmetro



2"/3"/4"/5"/6"/8"/12"
Nota Melhor
Crescimento Método CZ
Orientação <1-0-0>,<1-1-1>,<1-1-0>
Tipo/Dopante Tipo P/Boro, Tipo N/Phos, Tipo N/As, Tipo N/Sb
Espessura (μm) 279/380/525/625/675/725/775
Grossura Tolerância Padrão ± 25μm, Capacidade(s) Máxima(s) ± 5μm
Resistividade 0,001-100 ohm-cm
Superfície Finalizado P/E,P/P,E/E,G/G
TTV(μm) Padrão <10 μm, Capacidades Máximas <5 μm
arco/urdidura Padrão <40 μm, Capacidades Máximas <20 μm
Partícula <10@0,5μm;<10@0,3μm;<10@0,2μm;







Sobre nós

Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.





Perguntas frequentes

Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
