JDCD04-001-003 10x10mm2 100 ((Off 6°) Fe dopado em pé livre Ga2O3 Substrato de cristal único Grau de produto Polido único

Certificado
CHINA Shanghai GaNova Electronic Information Co., Ltd. Certificações
Estou Chat Online Agora

JDCD04-001-003 10x10mm2 100 ((Off 6°) Fe dopado em pé livre Ga2O3 Substrato de cristal único Grau de produto Polido único

JDCD04-001-003 10x10mm2 100 ((Off 6°) Fe dopado em pé livre Ga2O3 Substrato de cristal único Grau de produto Polido único
JDCD04-001-003 10x10mm2 100 ((Off 6°) Fe dopado em pé livre Ga2O3 Substrato de cristal único Grau de produto Polido único

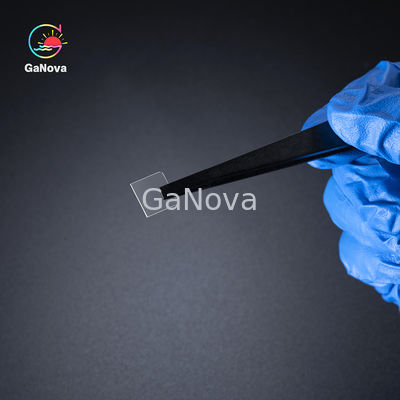

Imagem Grande :  JDCD04-001-003 10x10mm2 100 ((Off 6°) Fe dopado em pé livre Ga2O3 Substrato de cristal único Grau de produto Polido único

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDCD04-001-003
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 6 peças ou recipientes d
Tempo de entrega: 3-4 dias da semana

JDCD04-001-003 10x10mm2 100 ((Off 6°) Fe dopado em pé livre Ga2O3 Substrato de cristal único Grau de produto Polido único

descrição
Espessura: 0.6~0.8mm Nome do produto: Único Crystal Substrate
Orientação: (100)fora de 6° Lubrificação: Fe
FWHM: <350arcsec> Ra: ≤5 nm
Destacar:

Substrato de cristal único Ga2O3 em estado livre

,

10x10mm2 Ga2O3 Substrato de cristal único

,

Ga2O3 único Crystal Substrate

10x10mm2 100(off 6°) Substrato monocristal Ga2O3 dopado com Fe Grau de produto polimento único Espessura 0,6~0,8mm FWHM<350arcsec,Ra≤5nm Dispositivos optoeletrônicos, camadas isolantes de materiais semicondutores e filtros UV



A densidade de potência é bastante aprimorada em dispositivos de nitreto de gálio em comparação com os de silício porque o GaN tem a capacidade de sustentar frequências de comutação muito mais altas.Ele também tem uma maior capacidade de suportar temperaturas elevadas.

O nitreto de gálio é um semicondutor de band gap direto (band gap = 3,4 eV) com estrutura do tipo wurtzita e é o material usado para fabricar dispositivos emissores de luz que podem suportar ambientes corrosivos.O nitreto de gálio é preparado pela reação de Ga2O3 com NH3 em temperaturas elevadas da ordem de 1000°C.



Substrato de nitreto de gálio -- Nível de pesquisa
Dimensões 10*10mm
Grossura 0,6~0,8mm
Orientação (100) fora de 6°
Doping
superfície polida Único lado polido
Resistividade/Nd-Na /
FWHM <350 segundos de arco
≤5 nm
Pacote Embalado em um ambiente de sala limpa classe 100, sob uma atmosfera de nitrogênio





Sobre nós

Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.





Perguntas frequentes

Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
