Detalhes do produto:
|
| Destacar: | Nitreto de gálio GaN Substrato de cristal único,Substrato de Nitreto de Gállio de 2 polegadas |
||
|---|---|---|---|

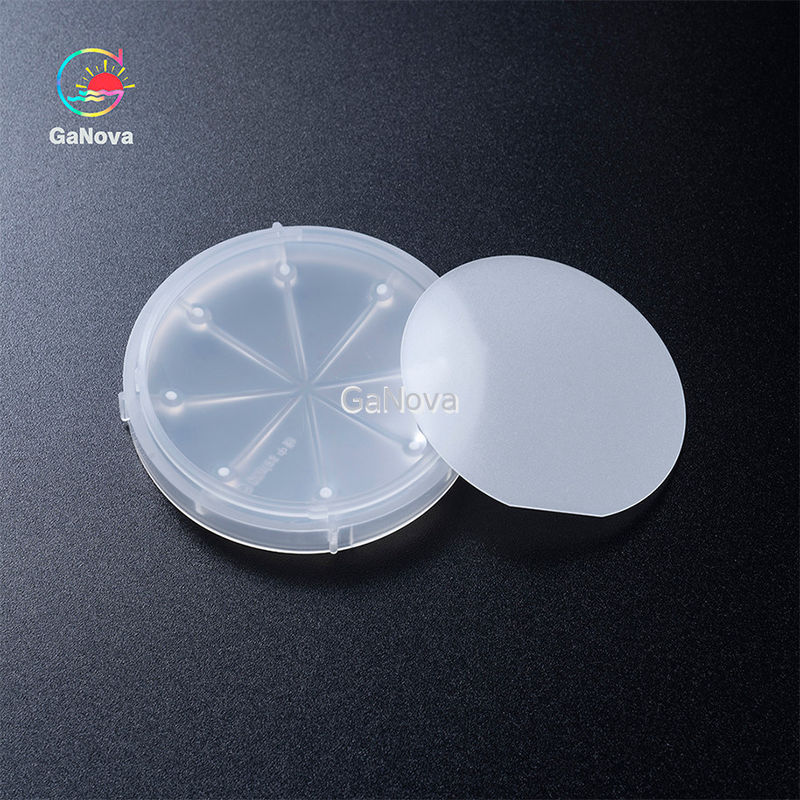

Substrato de GaN independente não dopado
1, Visão geral do substrato de nitreto de gálio monocristalino(Substrato de GaN)
O substrato de cristal único de nitruro de gálio (substrato de GaN) é um componente importante necessário no processo de preparação de cristais de nitruro de gálio (GaN),e é o substrato em que crescem cristais de nitreto de gálioOs cristais de nitruro de gálio (GaN) têm uma ampla gama de cenários de aplicação, incluindo LEDs, dispositivos eletrônicos de alta velocidade e dispositivos eletrônicos de potência.A qualidade do substrato monocristalino de nitruro de gálio ((substrato GaN) tem um impacto crucial no desempenho e no rendimento do cristal.
2Especificações do produto
| Substratos de U-GaN/SI-GaN de 2 polegadas | |||||||
 |
Nível excelente (S) |
Nível de produção ((A) |
Investigação Nível (B) |
Tonto. Nível (C) |
Nota: (1) Área utilizável: exclusão dos defeitos de borda e macro (2) 3 pontos: os ângulos de erro de corte das posições (2, 4, 5) são 0,35 ± 0.15o |
||
| S-1 | S-2 | A-1 | A-2 | ||||
| Dimensões | 50.8 ± 1 mm | ||||||
| Espessura | 350 ± 25 μm | ||||||
| Plano de orientação | (1-100) ± 0.5o, 16 ± 1 mm | ||||||
| Plano de orientação secundária | (11-20) ± 3o, 8 ± 1 mm | ||||||
| Resistência (300K) |
< 0,5 Ω·cm para o tipo N (não dopado; GaN-FS-C-U-C50) ou > 1 x 106Ω·cm para semi-isolação (Fe-dopada; GaN-FS-C-SI-C50) |
||||||
| TTV | ≤ 15 μm |
||||||
| Arco-íris | ≤ 20 μm ≤ 40 μm | ||||||
| Ga rugosidade da superfície da face |
< 0,2 nm (polido) ou < 0,3 nm (polido e tratamento de superfície para epitaxia) |
||||||
| N rugosidade da superfície da face |
0.5 ~ 1,5 μm Opção: 1 a 3 nm (mundo fino); < 0,2 nm (polido) |
||||||
| Pacote | Embalado em uma sala limpa num recipiente de wafer único | ||||||
| Área utilizável | > 90% | > 80% | > 70% | ||||
| Densidade de deslocamento | < 9,9x105cm-2 | 3x106cm-2 | < 9,9x105cm-2 | 3x106cm-2 | 3x106cm-2 | ||
| Orientação:Plano C (0001) fora de ângulo para o eixo M |
0.35 ± 0.15o (3 pontos) |
0.35 ± 0.15o (3 pontos) |
0.35 ± 0.15o (3 pontos) |
||||
| Densidade de defeito macro (buraco) | 0 cm-2 | < 0,3 cm-2 | < 1 cm-2 | ||||
| Tamanho máximo dos macrodefeitos | |
< 700 μm | < 2000 μm | < 4000 μm | |||
