2'' Semicondutor Wafer de Silício Espessura 279μm

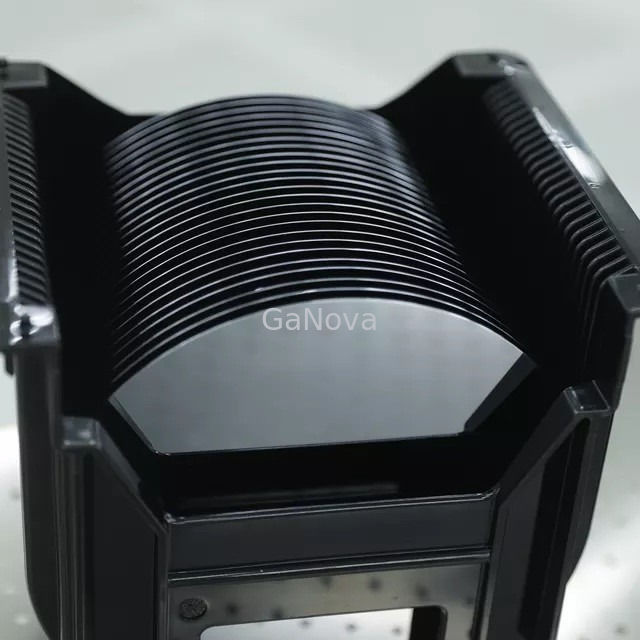

Imagem Grande : 2'' Semicondutor Wafer de Silício Espessura 279μm

Detalhes do produto:

Lugar de origem:	Suzhou China
Marca:	GaNova
Certificação:	UKAS/ISO9001:2015
Número do modelo:	JDCD06-001-002

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Detalhes da embalagem:	Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Tempo de entrega:	3-4 dias da semana
Termos de pagamento:	T/T
Habilidade da fonte:	50000pcs/month

Contato

2'' Semicondutor Wafer de Silício Espessura 279μm

descrição

Diâmetro:	2"	Orientação:	<1-0-0><1-1-1>,<1-1-0>
Tipo/entorpecente:	Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb	Espessura (μm):	279
Tolerância da espessura:	± padrão 25μm, ± máximo 5μm das capacidades	resistividade:	0.001-100 ohm-cm
De superfície terminado:	P/E, P/P, E/E, G/G	TTV (μm):	<10 μm padrão, μm Capabilities<5 máximo
Curva/urdidura:	<40 μm padrão, μm Capabilities<20 máximo	Partícula:	<10>
Destacar:	Wafer de silício semicondutor de 2 '' , wafer de silício tipo N , wafer de silício dopado n 279um

Resistividade 279 da espessura da bolacha de silicone de 2-polegada (μm) 0.001-100 Ohm-cm

Dispositivos da bolacha de silicone MEMS de 2-polegada, circuitos integrados, carcaças dedicadas para dispositivos discretos

Vista geral

Poucos de nós têm uma possibilidade encontrar uma bolacha de silicone real no dia a dia. Este disco ultra-liso é lustrado à espelho-como a superfície, e feito como livre como possível de irregularidades de superfície minúsculas, fazendo lhe o objeto o mais liso no mundo. Está igualmente ultra-limpo, virtualmente livre das micropartícula e das outras impurezas. Estas qualidades são necessárias assim que pode ser usado como o material da carcaça de semicondutores avançados de hoje.

Especificação

bolacha de silicone
Diâmetro	2"/3"/4"/5"/6"/8"/12"
Categoria	Principal
Método do crescimento	CZ
Orientação	<1-0-0><1-1-1>,<1-1-0>
Tipo/entorpecente	Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb
Espessura (μm)	279/380/525/625/675/725/775
Tolerância da espessura	± padrão 25μm, ± máximo 5μm de Capabilit/ies
Resistividade	0.001-100 ohm-cm
De superfície terminado	P/E, P/P, E/E, G/G
TTV (μm)	Padrão <10>
Curva/urdidura	Padrão <40>
Partícula	<10>

Sobre nós

Nós especializamo-nos em processar uma variedade de materiais em bolachas, em carcaças e em parts.components de vidro ótico personalizado amplamente utilizados na eletrônica, no sistema ótico, na eletrônica opto e nos muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos e serviço personalizados para seus projetos do R&D. É nossa visão a manter um bom relacionamento da cooperação com nossos todos os clientes por nossas boas reputações.

FAQ

Q: São você empresa comercial ou o fabricante?
Nós somos fábrica.
Q: Quanto tempo é seu prazo de entrega?
Geralmente é 3-5 dias se os bens estão no estoque.
ou é 7-10 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q: Você fornece amostras? são livre ou extra?
Sim, nós poderíamos oferecer a amostra para a carga livre mas não pagamos o custo do frete.
Q: Que é seus termos de pagamento?
Pagamento <> >=5000USD do pagamento, 80% T/T adiantado, equilíbrio antes da expedição.
