Detalhes do produto:
|
| Tipo: | Safira lisa | Nome do produto: | azul da GaN-em-safira 4inch/bolacha verde do diodo emissor de luz |
|---|---|---|---|
| Polonês: | Único lado lustrado (SSP)/lado dobro lustrado (DSP) | Dimensão: | 100 ± 0.2mm |
| Orientação: | Plano de C (0001) fora do ângulo para o ± 0.1° da M-linha central 0,2 | Espessura: | 650 ± 25μm |
| Destacar: | 100mm GaN Epitaxial Wafer,5um gan em bolachas da safira,GaN Epitaxial Wafer 5um |
||
± 0.2mm da dimensão 100 4 ± azul 0.5μm da espessura 5,5 do diodo emissor de luz GaN Epitaxial Wafer On Sapphire SSP da polegada

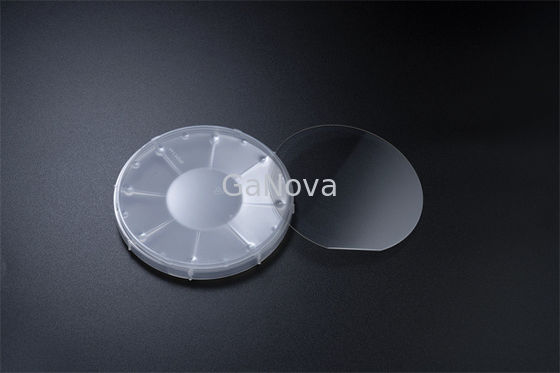

bolacha epitaxial azul do diodo emissor de luz GaN de 4 polegadas na safira SSP
Os pesquisadores de Carolina State University norte e o Purdue University mostraram que o nitreto do gálio do material do semicondutor (GaN) é não-tóxico e é compatível com pilhas humanas – abrir a porta ao uso do material em uma variedade de tecnologias biomedicáveis do implante.
Os diodos emissores de luz, diodos luminescentes, são as fontes luminosas que são energia eficiente e podem ser feitas em uma variedade de cores. O gálio é um componente principal em muitas luzes do diodo emissor de luz, com os compostos diferentes do gálio produzindo a luz colorida diferente quando exposto a uma corrente elétrica.
| azul da GaN-em-safira 4inch/bolacha verde do diodo emissor de luz | ||||
|
Carcaça |
Tipo | Safira lisa |
|
|
| Polonês | Único lado lustrado (SSP)/lado dobro lustrado (DSP) | |||
| Dimensão | ± 100 0,2 milímetros | |||
| Orientação | Plano de C (0001) fora do ângulo para o ± 0.1° da M-linha central 0,2 | |||
| Espessura | 650 μm do ± 25 | |||
|
Epilayer |
Estrutura | uGaN de 0.2μm pGaN/0.5μm MQWs/2.5μm nGaN/2.0μm | ||
| Espessura | 5,5 ± 0.5μm | |||
| Aspereza (Ra) | <0> | |||
| Densidade de deslocação | < 5="">8 cm2 | |||
| Comprimento de onda | Diodo emissor de luz azul | Diodo emissor de luz verde | ||
| 465 ± 10 nanômetro | 525 ± 10 nanômetro | |||
| Comprimento de onda FWHMs | < 25="" nm=""> | < 40="" nm=""> | ||
| Chip Performance | Corte-no μA de voltage@1 | 2.3-2.5V | 2.2-2.4V | |
| Área útil | > 90% (borda e exclusão macro dos defeitos) | |||
|
Pacote |
Empacotado em uma sala de limpeza em um único recipiente da bolacha |
|||
Sobre nós
Nós especializamo-nos em processar uma variedade de materiais em bolachas, em carcaças e em parts.components de vidro ótico personalizado amplamente utilizados na eletrônica, no sistema ótico, na eletrônica opto e nos muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos e serviço personalizados para seus projetos do R&D. É nossa visão a manter um bom relacionamento da cooperação com nossos todos os clientes por nossas boas reputações.
FAQ
Q: São você empresa comercial ou o fabricante?
Nós somos fábrica.
Q: Quanto tempo é seu prazo de entrega?
Geralmente é 3-5 dias se os bens estão no estoque.
ou é 7-10 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q: Você fornece amostras? são livre ou extra?
Sim, nós poderíamos oferecer a amostra para a carga livre mas não pagamos o custo do frete.
Q: Que é seus termos de pagamento?
Pagamento <>
>=5000USD do pagamento, 80% T/T adiantado, equilíbrio antes da expedição.
