Detalhes do produto:
|
| Tipo: | Safira lisa | Nome do produto: | azul da GaN-em-safira 4inch/bolacha verde do diodo emissor de luz |
|---|---|---|---|
| Polonês: | Único lado lustrado (SSP)/lado dobro lustrado (DSP) | Dimensão: | 100 ± 0.2mm |
| Orientação: | Plano de C (0001) fora do ângulo para o ± 0.1° da M-linha central 0,2 | Espessura: | 650 ± 25μm |
| Destacar: | Wafer Epitaxial GaN LED azul,wafer led de 4 polegadas,Wafer Epitaxial GaN Plano C |
||
LED azul de 4 polegadas GaN Epitaxial Wafer On Sapphire SSP Plano C (0001) Off Ângulo em direção ao eixo M 0,2 ± 0,1°

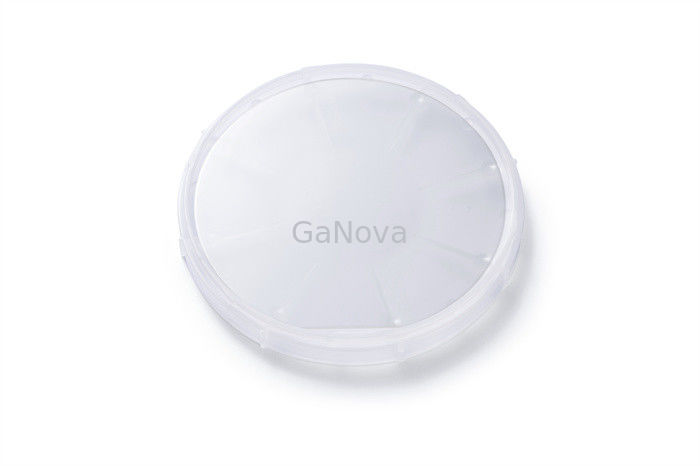

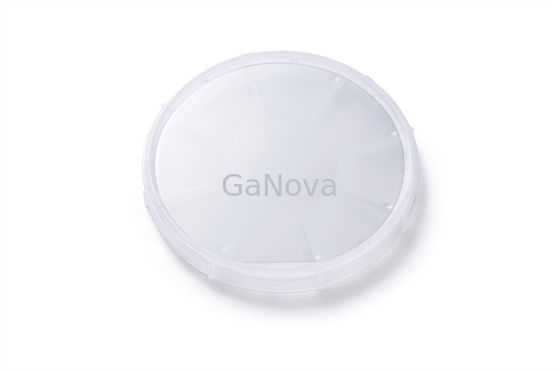

Wafer epitaxial GaN de LED azul de 4 polegadas em safira SSP
A utilização da radiação azul na tecnologia LED oferece duas vantagens específicas – uma, consome menos energia, duas, é mais eficiente em termos de produção de luz.Por exemplo, de 2014 a 2018, com o avanço do fósforo, a eficiência dos LEDs azuis aumentou de 130-140 lm/W para 200-210 lm/W.
Outro grande problema na produção de LEDs azuis foi a dificuldade em dopar o GaN com precisão.No final da década de 1980, Amano e Akasaki descobriram que, quando o GaN era dopado com átomos de zinco, ele emitia mais luz e, portanto, proporcionava uma melhor dopagem.Esse fenômeno foi posteriormente explicado em um artigo de Nakamura.
| Wafer de LED azul/verde de GaN sobre safira de 4 polegadas | ||||
|
Substrato |
Tipo | Safira Plana |
|
|
| polonês | Lado único polido (SSP) / Lado duplo polido (DSP) | |||
| Dimensão | 100 ± 0,2 mm | |||
| Orientação | Plano C (0001) fora do ângulo em direção ao eixo M 0,2 ± 0,1° | |||
| Grossura | 650 ± 25 μm | |||
|
Epicamada |
Estrutura | 0,2μm pGaN/0,5μm MQWs/2,5μm nGaN/2,0μm uGaN | ||
| Grossura | 5,5 ± 0,5 μm | |||
| Rugosidade (Ra) | <0,5 nm | |||
| Densidade de deslocamento | < 5 × 108cm-2 | |||
| Comprimento de onda | LED azul | LED verde | ||
| 465 ± 10 nm | 525 ± 10 nm | |||
| FWHMs de comprimento de onda | < 25 nm | < 40 nm | ||
| Desempenho do chip | Tensão de corte @ 1μA | 2,3-2,5V | 2,2-2,4V | |
| Área Útil | > 90% (exclusão de defeitos de borda e macro) | |||
|
Pacote |
Embalado em uma sala limpa em um único recipiente de wafer |
|||
