Detalhes do produto:
|
| Nome do produto: | carcaças autônomas de N-GaN de 2-polegada | Dimensões: | 50,0 ±0.3mm |
|---|---|---|---|
| Artigo: | GaN-FS-C-N-C50-SSP | Espessura: | 400 ± 30μm |
| Aspereza de superfície da cara de N: | 0,5 ~1.5μm (único lado lustrado) | Plano da orientação: | (1 - 100) ±0.1˚, ± 12,5 1mm |
| Destacar: | Substratos de GaN autônomos,wafer epitaxial polido de lado único,substratos de N GaN |
||

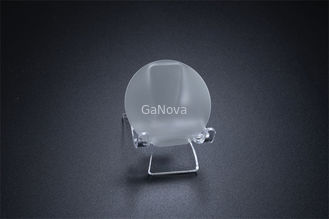

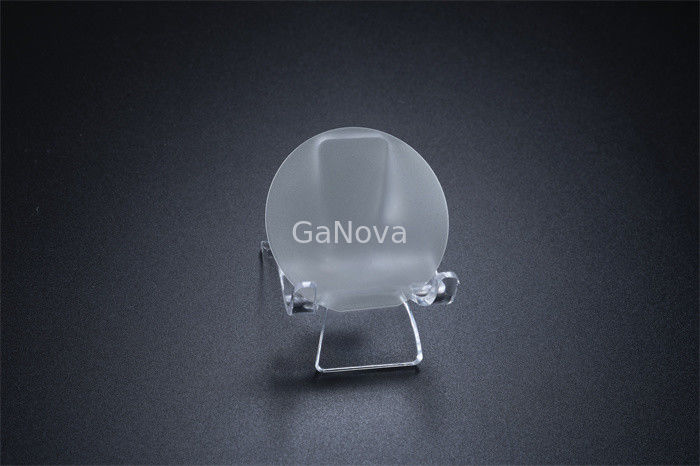

Substratos de N-GaN independentes de 2 polegadas N Rugosidade da superfície da face 0,5 ~1,5 μm (lado único polido)
Substrato monocristal de GaN dopado tipo n com face C de 2 polegadas Resistividade < 0,05 Ω·cm Dispositivo de alimentação/wafer de laser
Visão geral
Esses wafers de GaN criam diodos de laser ultrabrilhantes sem precedentes e dispositivos de energia de alta eficiência para uso em fontes de luz de projetores, inversores para veículos elétricos e outras aplicações.
O nitreto de gálio também pode ser sintetizado pela injeção de gás amônia no gálio fundido a 900-980 °C à pressão atmosférica normal.
| Substratos N-GaN independentes de 2 polegadas | ||||||
|
Nível de produção (P) |
Resouvidoh(R) |
Fictício(D) |
Observação: (1) 5 pontos: os ângulos incorretos de 5 posições são 0,55 ± 0,15o (2) 3 pontos: os ângulos incorretos das posições (2, 4, 5) são 0,55 ± 0,15o (3) Área utilizável: exclusão de periferia e macro defeitos (buracos) |
|||
| P+ | P | P- | ||||
| Item | GaN-FS-CN-C50-SSP | |||||
| Dimensões | 50,0 ±0,3 mm | |||||
| Grossura | 400 ± 30 μm | |||||
| Orientação plana | (1- 100) ±0,1o,12,5 ± 1 mm | |||||
| TTV | ≤ 15 μm | |||||
| ARCO | ≤ 20 μm | |||||
| Resistividade (300K) | ≤ 0,02 Ω·cm para tipo N (dopado com Si) | |||||
| Ga rugosidade da superfície facial | ≤ 0,3 nm (polido e tratamento de superfície para epitaxia) | |||||
| N rugosidade da superfície da face | 0,5 ~1,5 μm (lado único polido) | |||||
| Plano C (0001) fora do ângulo em direção ao eixo M (ângulos de corte incorreto) |
0,55 ± 0,1o (5 pontos) |
0,55± 0,15o (5 pontos) |
0,55 ± 0,15o (3 pontos) |
|||
| Densidade de deslocamento de rosqueamento | ≤ 7,5 x 105cm-2 | ≤ 3 x 106cm-2 | ||||
| Número e tamanho máximo de furos em Ф47 mm no centro | 0 | ≤ 3@1000 μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
| Área utilizável | > 90% | >80% | >70% | |||
| Pacote | Embalado em uma sala limpa em um único recipiente de wafer | |||||
