12.5mm 2inch N autônomo GaN Epi Wafer Si Doped

Certificado
CHINA Shanghai GaNova Electronic Information Co., Ltd. Certificações
Estou Chat Online Agora

12.5mm 2inch N autônomo GaN Epi Wafer Si Doped

12.5mm 2inch N autônomo GaN Epi Wafer Si Doped

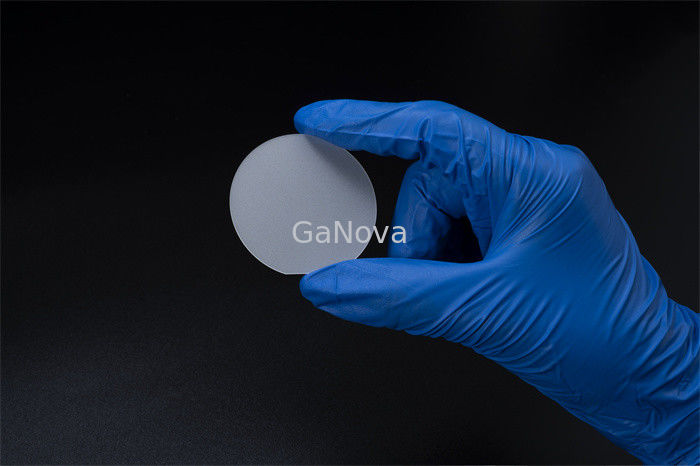

12.5mm 2inch Freestanding N GaN Epi Wafer Si Doped
12.5mm 2inch N autônomo GaN Epi Wafer Si Doped 12.5mm 2inch N autônomo GaN Epi Wafer Si Doped

Imagem Grande :  12.5mm 2inch N autônomo GaN Epi Wafer Si Doped

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDCD01-001-020
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 6 peças ou recipientes d
Tempo de entrega: 3-4 dias da semana
Termos de pagamento: T/T
Habilidade da fonte: 10000pcs/Month

12.5mm 2inch N autônomo GaN Epi Wafer Si Doped

descrição
Nome do produto: carcaças autônomas de N-GaN de 2-polegada Dimensões: 50,0 ±0.3mm
Espessura: 400 ± 30μm Plano da orientação: (1 - 100) ±0.1˚, ± 12,5 1mm
TTV: ≤ 15µm Curva: ≤ 20μm
Destacar:

bolacha gan do epi de 12.5mm

,

bolacha do nitreto do gálio 2inch

,

bolacha gan do epi 2Inch

(1 - 100) ±0.1o, ± 12,5 carcaças autônomas GaN-FS-C-N-C50-SSP de 1 N-GaN de 2-polegada do milímetro

a C-cara 2inch Si-lubrificou o n-tipo resistividade de cristal autônoma da carcaça de GaN única < 0="">

O crescimento de filmes Si-lubrificados μm-grossos de 1 GaN foi executado por PSD com o magnétron pulsado que engasga fontes em uma atmosfera de N2/Ar. O si que lubrifica a concentração em GaN foi controlado do   1020 do   do × do   do   1016 a 2 do × de 2   cm −3 variando o fluxo do vapor do si de uma fonte monocristalina de circuito integrado do si.


No estudo, nós investigamos como as propriedades elétricas de GaN se prepararam por PSD dependem do si que lubrifica concentrações usando medidas de efeito hall temperatura-dependentes.

carcaças autônomas de N-GaN de 2-polegada

Nível da produção (P)

Pesquisa (R)

Manequim (D)

12.5mm 2inch N autônomo GaN Epi Wafer Si Doped 0

Nota:

(1) 5 pontos: os ângulos do miscut de 5 posições são 0,55 ±0.15o

(2) 3 pontos: o miscut dobra das posições (2, 4, 5) é 0,55 ±0.15o

(3) áreas úteis: exclusão da periferia e de defeitos macro (furos)

P+ P P
Artigo GaN-FS-C-N-C50-SSP
Dimensões 50,0 ±0.3 milímetro
Espessura 400 μm do ± 30
Plano da orientação (1 - 100) ±0.1o, ± 12,5 1 milímetro
TTV μm do ≤ 15
CURVA μm do ≤ 20
Resistividade (300K) ≤ 0,02 Ω·cm para o N-tipo (Si-lubrificado)
Aspereza de superfície da cara de GA ≤ um tratamento lustrado e de superfície de 0,3 nanômetros (para a epitaxia)
Aspereza de superfície da cara de N 0,5 μm ~1,5 (único lado lustrado)
Plano de C (0001) fora do ângulo para a M-linha central (ângulos do miscut)

0,55 ± 0,1o

(5 pontos)

0.55± 0,15o

(5 pontos)

0,55 ± 0,15o

(3 pontos)

Rosqueando a densidade de deslocação ≤ 7,5 x 105 cm2 ≤ 3 x 106 cm2
Número e tamanho máximo dos furos em Ф47 milímetro no centro 0 μm de 3@1000 do ≤ μm de 12@1500 do ≤ μm de 20@3000 do ≤
Área útil > 90% >80% >70%
Pacote Empacotado em uma sala de limpeza no único recipiente da bolacha
