Polegada GaN Epi Wafer Dimensions da espessura 370um 430um 2 50mm

Polegada GaN Epi Wafer Dimensions da espessura 370um 430um 2 50mm
Thickness 370um 430um 2 Inch GaN Epi Wafer Dimensions 50mm
Polegada GaN Epi Wafer Dimensions da espessura 370um 430um 2 50mm Polegada GaN Epi Wafer Dimensions da espessura 370um 430um 2 50mm

Imagem Grande :  Polegada GaN Epi Wafer Dimensions da espessura 370um 430um 2 50mm

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDCD01-001-020
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 6 peças ou recipientes d
Tempo de entrega: 3-4 dias da semana
Termos de pagamento: T/T
Habilidade da fonte: 10000pcs/Month

Polegada GaN Epi Wafer Dimensions da espessura 370um 430um 2 50mm

descrição
Nome do produto: carcaças autônomas de N-GaN de 2-polegada Curva: ≤ 20μm
Plano da orientação: (1 - 100) ±0.1˚, ± 12,5 1mm Dimensões: 50,0 ±0.3mm
Espessura: 400 ± 30μm TTV: ≤ 15µm
Destacar:

2 polegadas GaN Epi Wafer

,

única bolacha 370um de cristal

,

430um GaN Epi Wafer

As carcaças autônomas de N-GaN de 2-polegada do μm do ± 30 da espessura 400 dimensionam 50,0 ±0.3 milímetro

a C-cara 2inch Si-lubrificou o n-tipo resistividade de cristal autônoma da carcaça de GaN única < 0="">


Vista geral
O método o mais comum, depósito de vapor químico orgânico do metal (MOCVD), inerentemente resultados em GaN que é contaminado pelo carbono, pelo oxigênio, e pelos átomos do silicone que originam dos precursores, dos susceptors, e das paredes metal-orgânicos do reator. A extensão da contaminação depende complexamente das condições do crescimento, incluindo a temperatura do crescimento, a relação de III/V, o caudal do gás, e a pressão do reator.

carcaças autônomas de N-GaN de 2-polegada

Nível da produção (P)

Pesquisa (R)

Manequim (D)

Polegada GaN Epi Wafer Dimensions da espessura 370um 430um 2 50mm 0

Nota:

(1) 5 pontos: os ângulos do miscut de 5 posições são 0,55 ±0.15o

(2) 3 pontos: o miscut dobra das posições (2, 4, 5) é 0,55 ±0.15o

(3) áreas úteis: exclusão da periferia e de defeitos macro (furos)

P+ P P
Artigo GaN-FS-C-N-C50-SSP
Dimensões 50,0 ±0.3 milímetro
Espessura 400 μm do ± 30
Plano da orientação (1 - 100) ±0.1o, ± 12,5 1 milímetro
TTV μm do ≤ 15
CURVA μm do ≤ 20
Resistividade (300K) ≤ 0,02 Ω·cm para o N-tipo (Si-lubrificado)
Aspereza de superfície da cara de GA <0>
Aspereza de superfície da cara de N 0,5 μm ~1,5 (único lado lustrado)
Plano de C (0001) fora do ângulo para a M-linha central (ângulos do miscut)

0,55 ± 0,1o

(5 pontos)

0.55± 0,15o

(5 pontos)

0,55 ± 0,15o

(3 pontos)

Rosqueando a densidade de deslocação ≤ 7,5 x 105 cm2 ≤ 3 x 106 cm2
Número e tamanho máximo dos furos em Ф47 milímetro no centro 0 μm de 3@1000 do ≤ μm de 12@1500 do ≤ μm de 20@3000 do ≤
Área útil > 90% >80% >70%

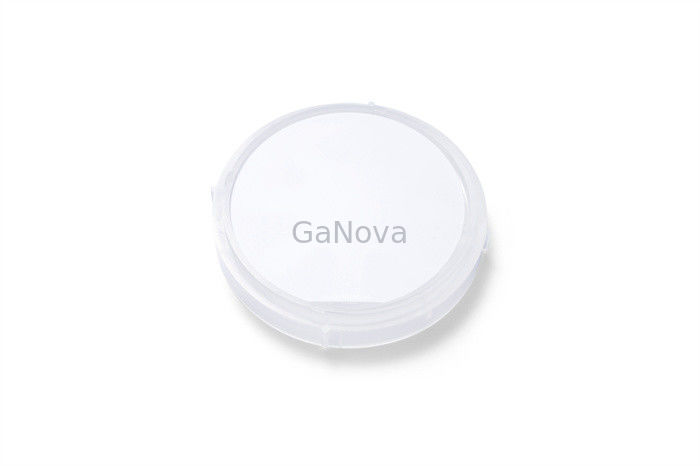

Pacote Empacotado em uma sala de limpeza no único recipiente da bolacha
