Detalhes do produto:
|
| Dimensões: | 100 ± 0.2mm | Nome do produto: | 4-inch MG-lubrificou GaN/Sapphire Substrates |
|---|---|---|---|
| Tipo da condução: | P-tipo | Concentração de portador: | > ³ do cm⁻ do ⁷ de 1 x 10 ¹ (que lubrifica a concentração de ³ do cm⁻ do ⁹ do ¹ do ≥ 5 x 10 de p+GaN |
| Resistividade (300K): | < 10=""> | Mobilidade: | > ² /V de 5cm·s |
| Destacar: | Wafer epitaxial com LED Laser PIN |
||

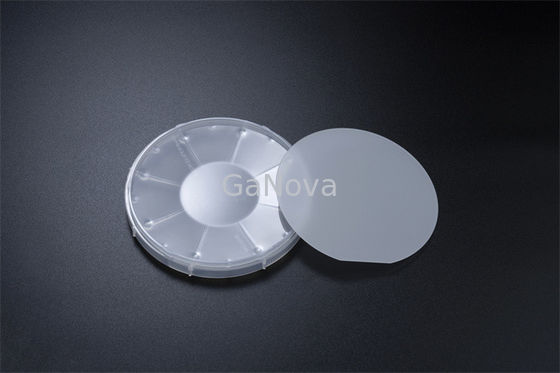

GaN dopado com magnésio tipo P de 4 polegadas em wafer de safira resistividade SSP ~ 10Ω cm LED, laser, wafer epitaxial PIN
As propriedades elétricas do GaN dopado com Mg do tipo p são investigadas através de medidas de efeito Hall em temperatura variável.Amostras com uma gama de concentrações de dopagem com Mg foram preparadas por deposição química metalorgânica em fase de vapor.
Vários fenômenos são observados à medida que a densidade do dopante aumenta para valores altos normalmente usados em aplicações de dispositivos: a profundidade de energia do aceitador efetivo diminui de 190 para 112 meV, a condução de impurezas em baixa temperatura torna-se mais proeminente, a taxa de compensação aumenta e o a mobilidade da banda de valência cai drasticamente.
| Substratos de GaN/safira dopados com Mg de 4 polegadas | ||
| Item | GaN-TCP-C100 |
|
| Dimensões | 100 ± 0,2 mm | |
| Espessura/espessura STD | 4,5 ± 0,5 μm / < 3% | |
| Orientação | Plano C (0001) fora do ângulo em direção ao eixo A 0,2 ± 0,1 ° | |
| Orientação Plana de GaN | (1-100) 0 ± 0,2 °, 30 ± 1 mm | |
| Tipo de Condução | tipo P | |
| Resistividade (300K) | < 10 Ω·cm | |
| Concentração de Portadores | > 1 x 1017cm-3(concentração de dopagem de p+GaN ≥ 5 x 1019cm-3) | |
| Mobilidade | > 5 cm2/V·s | |
| * XRD FWHMs | (0002) < 300 segundos de arco, (10-12) < 400 segundos de arco | |
| Estrutura |
~ 0,5 μm p+GaN/~ 1,5 μm p-GaN /~ 2,5 μm uGaN /~ 25 nm uGaN tampão/430 ± 25 μm safira |
|
| Orientação de Safira | Plano C (0001) fora do ângulo em direção ao eixo M 0,2 ± 0,1 ° | |
| Orientação Plana de Safira | (11-20) 0 ± 0,2 °, 30 ± 1 mm | |
| polonês safira | Lado único polido (SSP) / Lado duplo polido (DSP) | |
| Área Útil | > 90% (exclusão de defeitos de borda e macro) | |
| Pacote |
Embalado em uma sala limpa em recipientes: caixa de wafer única (< 3 PCS) ou cassete (≥ 3 PCS) |
|
