2 polegadas verde LED GaN em Wafer de Silício Dimensão 520±10nm

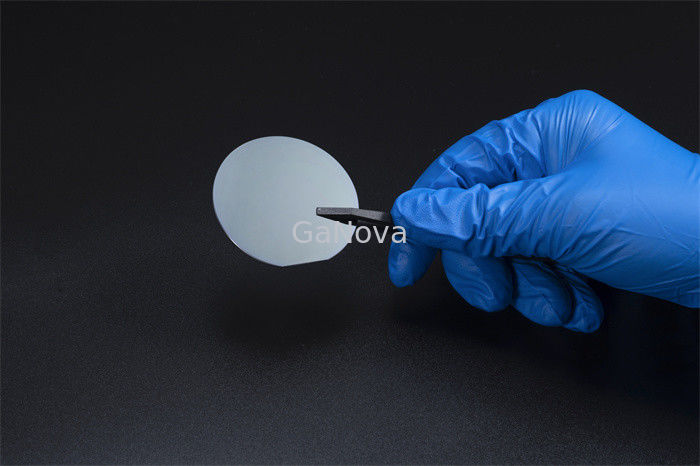

Imagem Grande : 2 polegadas verde LED GaN em Wafer de Silício Dimensão 520±10nm

Detalhes do produto:

Lugar de origem:	Suzhou China
Marca:	GaNova
Certificação:	UKAS/ISO9001:2015
Número do modelo:	JDWY03-002-016

Condições de Pagamento e Envio:

Detalhes da embalagem:	Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 6 peças ou recipientes d
Tempo de entrega:	3-4 dias da semana
Termos de pagamento:	T/T
Habilidade da fonte:	10000pcs/Month

Contato

2 polegadas verde LED GaN em Wafer de Silício Dimensão 520±10nm

descrição

Nome do produto:	Verde-diodo emissor de luz GaN na bolacha de silicone	Tamanho:	2 polegadas 4 polegadas
Estrutura da carcaça:	111) carcaças de 20nmContact layer/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si (	Dimensão:	520±10nm
Pacote:	Empacotado em um ambiente do quarto desinfetado da classe 100, no recipiente 25PCS, sob uma atmosfer	TIPO:	GaNova
Destacar:	2 polegadas GaN em silicone wafer , LED verde GaN em silicone wafer , 520nm GaN em Wafer de Silício

GaN de LED verde de 2 polegadas em wafer de silício

Visão geral

O nitreto de gálio (GaN) está criando uma mudança inovadora em todo o mundo da eletrônica de potência.Por décadas, os MOSFETs (transistores de efeito de campo de semicondutores de óxido metálico) baseados em silício têm sido parte integrante do mundo moderno cotidiano que ajuda a converter energia em potência.

Redes adversárias generativas (GANs) são arquiteturas algorítmicas que usam duas redes neurais, colocando uma contra a outra (portanto, o “adversário”) para gerar novas instâncias sintéticas de dados que podem passar por dados reais.Eles são amplamente utilizados na geração de imagens, geração de vídeo e geração de voz.

GaN de LED verde de 2 a 4 polegadas em silício
Substratos do item Si(111)		Tampão Al(Ga)N	uGan	nGaN	MQW (1-3 pares)		AlGaN	pGaN	Camada de contato
					InGaN-QW	GaN-QB
Dimensões		2 polegadas, 4 polegadas
		520±10nm
Grossura		800nm	1000nm	3000nm	~3nm	~10nm	35nm	145nm	20nm
Composição	Al%	/	/	/	/	/	~15	/	/
	Em%	/	/	/	~25	/	/	/	/
Doping	[Si]	/	/	8,0E+18	/	2,0E+17	/	/	/
	[Mg]	/	/	/	/	/	1,0E+20	3,0E+19	2,0E+20
Estrutura do Substrato		Camada de contato 20nm/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si(111)substratos
Pacote		Embalado em um ambiente de sala limpa classe 100, em contêiner de 25PCS, sob uma atmosfera de nitrogênio

Sobre nós

Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.

Perguntas frequentes

Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
