Detalhes do produto:
|
| Dimensões: | 2 polegadas/4 polegadas | Espessura do amortecedor de AlGaN: | 600NM |
|---|---|---|---|
| Laser do d'onde do Longueur: | 455±10nm | Estrutura da carcaça: | 111) carcaças de 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmUndoped GaN |
| Nome do produto: | GaN Epitaxial Wafer | Características: | GaN de LED azul de 2 a 4 polegadas em silício |
| Destacar: | 600nm GaN em Wafer de Silício,2 polegadas GaN em Wafer de Silício |
||

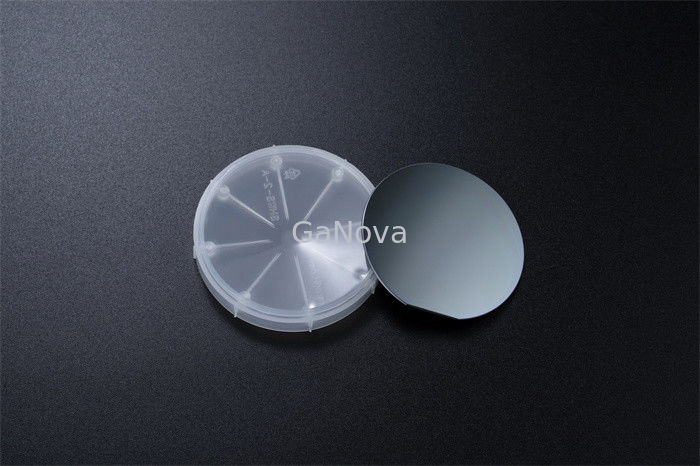

GaN de LED azul de 2 polegadas em wafer de silício
Existem três substratos principais que são usados com GaN - Carboneto de Silício (SiC), Silício (Si) e Diamante.GaN em SiC é o mais comum dos três e tem sido usado em várias aplicações militares e para aplicações de infraestrutura sem fio de alta potência.GaN em Si é um substrato mais novo cujo desempenho não é tão bom quanto o SiC, mas é mais econômico.GaN em Diamond é o de melhor desempenho, no entanto, como é novo e relativamente caro, as aplicações, onde isso foi usado, são limitadas.
| GaN de LED azul de 2 a 4 polegadas em silício | ||||||||||
|
Item Substratos de Si(111)(1500μm) |
AIN | tampão AlGaN | GaN não dopado | N-GaN | MQW (7 pares) | P-AlGaN | P-GaN |
P++GaN
|
||
| InGaN-QW | GaN-QB | |||||||||
| Dimensão | 2 polegadas/4 polegadas | |||||||||
| Grossura | 330nm | 600nm | 800nm | 2800nm | 3nm | 5nm | 30nm | 60nm | 20nm | |
| Composição | Al% | / | classificado para baixo | / | / | / | / | 15% | / | / |
| Em% | / | / | / | / | 15% | / | / | / | / | |
| Doping | [Si] | / | / | / | 8,0E+18 | / | 2,0E+17 | / | / | / |
| [Mg] | / | / | / | / | / | / | 1,0E+20 | 3,0E+19 | 2,0E+20 | |
| Longueur d'onde laser | 455±10 nm | |||||||||
| Estrutura do Substrato | 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmNão dopado GaN/600nmAlGaN buffer/330nmAIN/Si(111)substratos(1500μm) | |||||||||
| Pacote | Embalado em um ambiente de sala limpa classe 100, em contêiner de 25PCS, sob uma atmosfera de nitrogênio | |||||||||
