Substratos de GaN Ga Rugosidade da superfície da face < 0,2 nm (polido) ou < 0,3 nm (polido e tratamento de superfície para epitaxia)

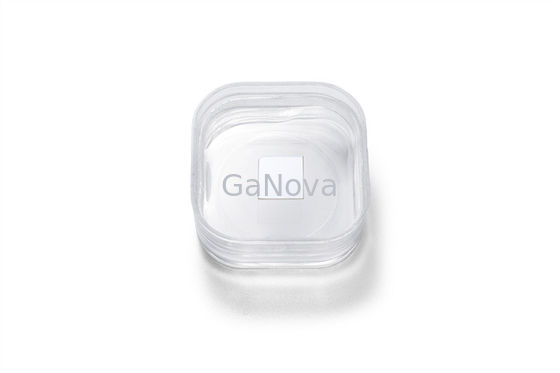

Imagem Grande : Substratos de GaN Ga Rugosidade da superfície da face < 0,2 nm (polido) ou < 0,3 nm (polido e tratamento de superfície para epitaxia)

Detalhes do produto:

Lugar de origem:	Suzhou China
Marca:	GaNova
Certificação:	UKAS/ISO9001:2015
Número do modelo:	JDCD-01-001-001

Condições de Pagamento e Envio:

Detalhes da embalagem:	Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 6 peças ou recipientes d
Tempo de entrega:	3-4 dias da semana
Termos de pagamento:	T/T
Habilidade da fonte:	10000pcs/Month

Contato

Substratos de GaN Ga Rugosidade da superfície da face < 0,2 nm (polido) ou < 0,3 nm (polido e tratamento de superfície para epitaxia)

descrição

Nome do produto:	Única carcaça de cristal de GaN	Dimensões:	10 x 10,5 mm²
Espessura:	350 ±25µm	Orientação:	Plano C (0001) fora do ângulo em direção ao eixo M 0,35 ±0,15°
TTV:	≤ 10µm	Densidade macro do defeito:	² 0cm⁻
Destacar:	Tratamento de superfície Substratos de GaN , Substratos de epitaxia GaN , Substratos de GaN polidos

10*10,5mm² Face C Substrato de cristal único de GaN não dopado tipo n Resistividade < 0,1 Ω·cm Dispositivo de alimentação/laser

Visão geral
Fornecemos substratos GaN de alta qualidade produzidos pelo método HVPE (Hydride Vapor Phase Epitaxy) originalmente projetado, utilizando mais de 10 anos de experiência no negócio de epi-wafer GaAsP.

10 x 10,5 mm2 Substratos de GaN independentes
Item	GaN-FS-CU-S10	GaN-FS-CN-S10	GaN-FS-C-SI-S10	Observações: Um ângulo de arco circular (R < 2 mm) é usado para distinguir as faces Ga e N.
Dimensões	10 x 10,5 mm²
Grossura	350 ±25 µm
Orientação	Plano C (0001) fora do ângulo em direção ao eixo M 0,35 ±0,15°
Tipo de Condução	tipo N	tipo N	Semi-isolante
Resistividade (300K)	< 0,1 Ω·cm	< 0,05 Ω·cm	> 10⁶Ω·cm
TTV	≤ 10 µm
Arco	- 10 µm ≤ ARCO ≤ 10 µm
Ga Rugosidade da Superfície da Face	< 0,2 nm (polido) ou < 0,3 nm (polido e tratamento de superfície para epitaxia)


N Rugosidade da Superfície da Face	0,5 ~1,5 μm opção: 1~3 nm (solo fino);< 0,2 nm (polido)


Densidade de Deslocamento	De 1 x 10⁵para 3 x 10⁶cm^-2(calculado por CL)*
Densidade de Defeito Macro	0 cm^-2
Área Útil	> 90% (exclusão de borda)
Pacote	Embalado em um ambiente de sala limpa classe 100, em contêiner de 6 PCS, sob uma atmosfera de nitrogênio

*Padrões nacionais da China (GB/T32282-2015)

Substratos de GaN Ga Rugosidade da superfície da face < 0,2 nm (polido) ou < 0,3 nm (polido e tratamento de superfície para epitaxia) 1

Sobre nós

Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.

Perguntas frequentes

Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
