Detalhes do produto:
|
| Nome do produto: | Bolacha sic Epitaxial | Crystal Form: | 4h |
|---|---|---|---|
| Diâmetro: | 100,0 mm+0,0/-0,5 mm | Orientação de superfície: | Sentido de cristal parcial: ± 0.5° da polarização 4°<11-20> |
| Comprimento da aresta de referência principal: | 32,5 mm ± 2,0 mm | Comprimento da aresta de referência secundária: | 18,0 mm ± 2,0 mm |
| Destacar: | Substrato SiC de 4 polegadas |
||

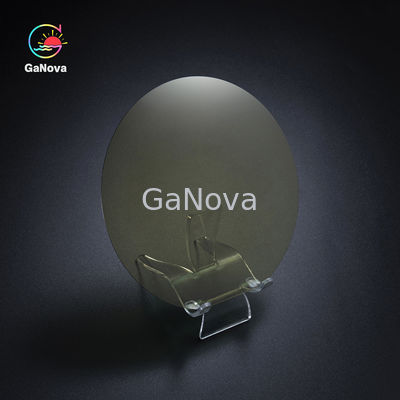

Substrato 4H-SiC de 4 polegadas Nível D Tipo N 350,0±25,0μm MPD≤5/cm2 Resistividade 0,015Ω•cm—0,025Ω•cm para dispositivos de energia e micro-ondas
Visão geral
Dispositivos de alta temperatura
Como o SiC tem uma alta condutividade térmica, o SiC dissipa o calor mais rapidamente do que outros materiais semicondutores.Isso permite que os dispositivos SiC sejam operados em níveis de energia extremamente altos e ainda dissipem as grandes quantidades de excesso de calor geradas pelos dispositivos.
Dispositivos de energia de alta frequência
A eletrônica de micro-ondas baseada em SiC é usada para comunicações sem fio e radar.
|
Substrato tipo N 4H-SiC de 4 polegadas |
|||
| Performance do produto | nível P | nível D | |
| forma de cristal | 4H | ||
| politípico | Não permitido | Área≤5% | |
| Densidade do Microtuboa | ≤0,5/cm2 | ≤5/cm2 | |
| Seis quadrados vazios | Não permitido | Área≤5% | |
| Cristal híbrido de superfície hexagonal | Não permitido | ||
| página de embrulhoa | Área≤0,05% | N / D | |
| Resistividade | 0,015Ω•cm—0,025Ω•cm |
0,014Ω•cm—0,028Ω•cm
|
|
| falta | ≤0,5% | N / D | |
| Diâmetro | 100,0 mm+0,0/-0,5 mm | ||
| Orientação da superfície | Direção do cristal parcial: 4°<11-20> viés ± 0,5° | ||
| Comprimento da aresta de referência principal |
32,5 mm ± 2,0 mm
|
||
| Comprimento da aresta de referência secundária | 18,0 mm ± 2,0 mm | ||
| Orientação do plano de referência principal | paralelo<11-20> ± 5,0˚ | ||
| Orientação do plano de referência secundário | 90 ° no sentido horário para o plano de referência principal ˚ ± 5,0 ˚, Si voltado para cima | ||
| Desvio de orientação ortogonal |
±5,0°
|
||
| Preparação da superfície | Face C: Polimento espelhado, Face Si: Polimento mecânico químico (CMP) | ||
| A borda da bolacha | ângulo de chanfro | ||
|
Rugosidade da superfície (5μm × 5μm)
|
Si face Ra＜0,2 nm, Lado C, Ra 0,50 nm
|
||
| grossura |
350,0 μm ± 25,0 μm
|
||
| LTV (10 mm × 10 mm)a |
≤3µm
|
≤5µm
|
|
| TTVa |
≤6µm
|
≤10µm
|
|
| Arcoa |
≤15µm
|
≤30µm
|
|
| Urdiduraa |
≤25µm
|
≤45µm
|
|
| Borda/lacuna quebrada | Recolher arestas de comprimento e largura de 0,5 mm não são permitidas | ≤2 e cada comprimento e largura de 1,0 mm | |
| arranhara | ≤5, e o comprimento total é≤ 0,5 vezes o diâmetro | ≤5, e o comprimento total é 1,5 vezes o diâmetro | |
| área disponível |
≥95%
|
N / D
|
|
| imperfeição | não permitido | ||
| poluição | não permitido | ||
| Remoção de arestas |
3mm |
||
