JDCD07-001-004 Wafer epitaxial SOI de 7 polegadas para processamento MEMS

JDCD07-001-004 Wafer epitaxial SOI de 7 polegadas para processamento MEMS
JDCD07-001-004 7 Inch SOI Epitaxial Wafer For MEMS Processing
JDCD07-001-004 Wafer epitaxial SOI de 7 polegadas para processamento MEMS JDCD07-001-004 Wafer epitaxial SOI de 7 polegadas para processamento MEMS

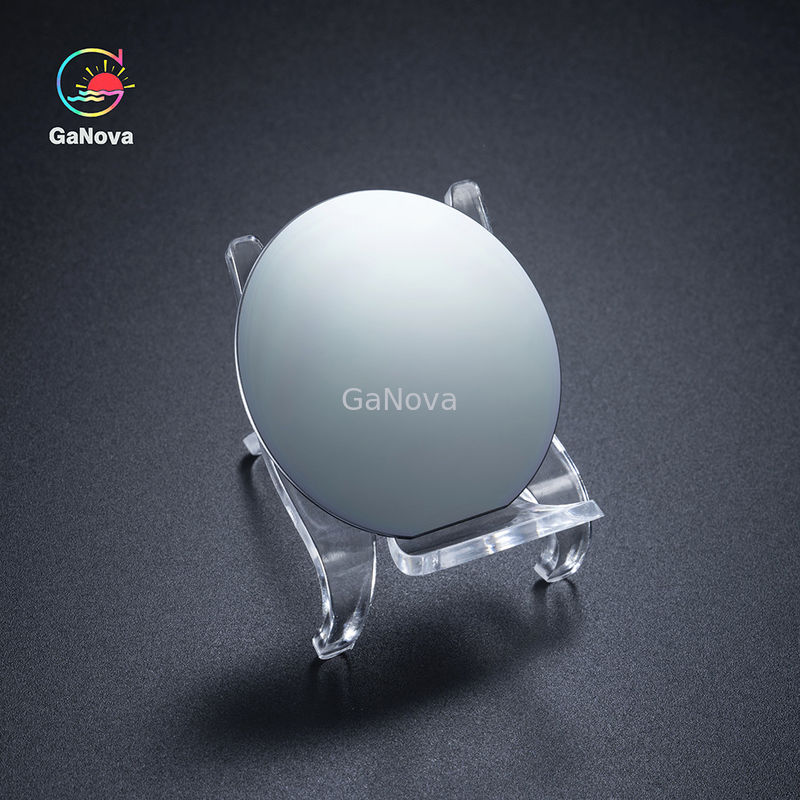

Imagem Grande :  JDCD07-001-004 Wafer epitaxial SOI de 7 polegadas para processamento MEMS

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDCD07-001-004
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Tempo de entrega: 3-4 dias da semana
Termos de pagamento: T/T
Habilidade da fonte: 50000pcs/month
Contato

JDCD07-001-004 Wafer epitaxial SOI de 7 polegadas para processamento MEMS

descrição
Diâmetro: 7" Orientação: <100>,<111>
Tipo/entorpecente: Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb Espessura (μm): 300-725
resistividade: 0.001-20000 Ohm-cm De superfície terminado: P/P, P/E
Partícula: <10>
Destacar:

7 polegadas SOI Wafer Epitaxial

,

MEMS Processamento SOI Epitaxial Wafer

,

Wafer epitaxial SOI

Wafer epitaxial SOI de 7 polegadas para processamento de MEMS




Visão geral
Um wafer de silício é um material essencial para a fabricação de semicondutores, que estão presentes em todos os tipos de dispositivos eletrônicos que enriquecem nossas vidas.Poucos de nós têm a chance de encontrar uma bolacha de silício real na vida diária.
Uma bolacha de silício é uma fatia fina de cristal semicondutor, como um material feito de cristal de silício, que é de forma circular.




Especificação



ENTÃO EU
Diâmetro 4'' 5'' 6'' 7''





Camada de dispositivo

 dopante Boro, Fos, Arsênico, Antimônio, Não dopado
Orientação <100>,<111>
Tipo SIMOX, BESOI, Simbond, corte inteligente
Resistividade 0,001-20000 Ohm-cm
Espessura (um) 0,2-150
A Uniformidade <5%
Camada CAIXA Espessura (um) 0,4-3
Uniformidade <2,5%





Substrato

 Orientação <100>, <111>
Tipo/Dopante Tipo P/Boro , Tipo N/Phos, Tipo N/As, Tipo N/Sb
Espessura (um) 300-725
Resistividade 0,001-20000 Ohm-cm
Superfície acabada P/P, P/E
Partícula <10@.0.3um



Sobre nós

Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.





Perguntas frequentes

Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
