Processamento de JDCD07-001-002 5-Inch SOI Epitaxial Wafer For MEMS

Processamento de JDCD07-001-002 5-Inch SOI Epitaxial Wafer For MEMS
JDCD07-001-002  5-Inch SOI Epitaxial Wafer For MEMS Processing
Processamento de JDCD07-001-002 5-Inch SOI Epitaxial Wafer For MEMS Processamento de JDCD07-001-002 5-Inch SOI Epitaxial Wafer For MEMS

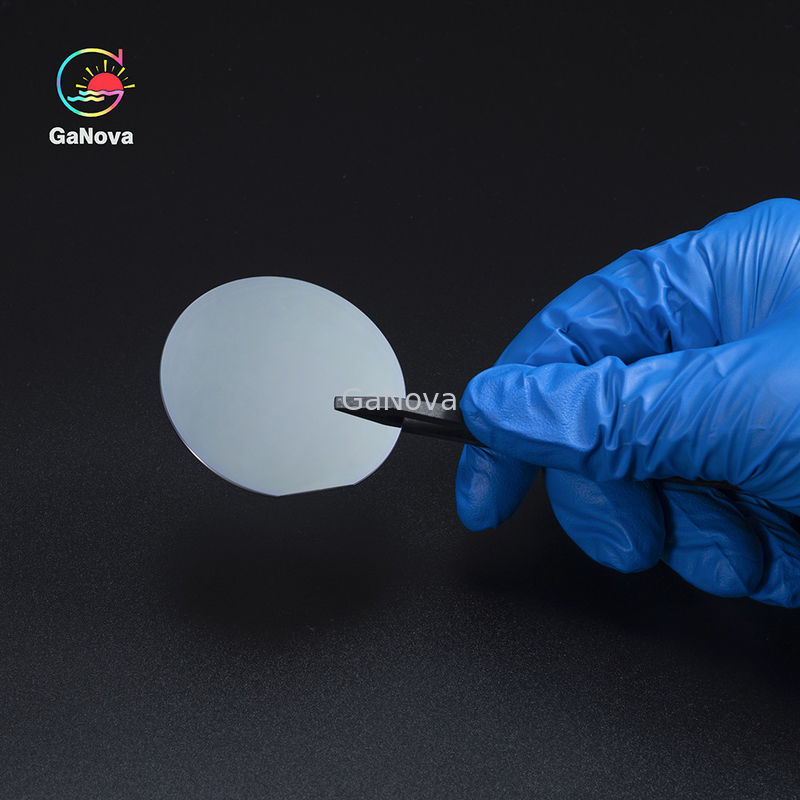

Imagem Grande :  Processamento de JDCD07-001-002 5-Inch SOI Epitaxial Wafer For MEMS

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDCD07-001-002
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Tempo de entrega: 3-4 dias da semana
Termos de pagamento: T/T
Habilidade da fonte: 50000pcs/month

Processamento de JDCD07-001-002 5-Inch SOI Epitaxial Wafer For MEMS

descrição
Orientação: <100>,<111> Tipo/entorpecente: Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb
A uniformidade: <5> resistividade: 0.001-20000 Ohm-cm
De superfície terminado: P/E, P/P Uniformidade: <2>
Partícula: <10>

bolacha epitaxial de 5-inch SOI para o processamento de MEMS


Vista geral

As bolachas de silicone (bolacha do si) são fatias finas de silicone cristalizado altamente puro. As bolachas de silicone atuam como uma carcaça para dispositivos microeletrónicos e são especialmente úteis em construir circuitos eletrônicos devido a suas condutibilidade e disponibilidade. O silicone vem sétimo como o elemento o mais comum no universo inteiro e o segundo - elemento o mais comum na terra. Alguns materiais comuns que contêm o silicone são areia da praia, quartzo, sílex, ágata, entre outros. O silicone é o componente principal em materiais de construção como o tijolo, o cimento, e o vidro. Igualmente cobre a carta como o semicondutor o mais comum que a fez para ser a mais amplamente utilizada no setor eletrônico e de tecnologia

Especificação

SOI
Diâmetro 4' ‘ 5' ‘ 6' ‘ 7' ‘

Camada do dispositivo

Entorpecente Boro, Phos, arsênico, antimônio, Undoped
Orientação <100>,<111>
Tipo SIMOX, BESOI, Simbond, Smart-corte
Resistividade 0.001-20000 Ohm-cm
Espessura (um) 0.2-150
A uniformidade <5>
Camada da CAIXA Espessura (um) 0.4-3
Uniformidade <2>

Carcaça

Orientação <100>, <111>
Tipo/entorpecente Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb
Espessura (um) 300-725
Resistividade 0.001-20000 Ohm-cm
De superfície terminado P/P, P/E
Partícula <10>

Sobre nós

Nós especializamo-nos em processar uma variedade de materiais em bolachas, em carcaças e em parts.components de vidro ótico personalizado amplamente utilizados na eletrônica, no sistema ótico, na eletrônica opto e nos muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos e serviço personalizados para seus projetos do R&D. É nossa visão a manter um bom relacionamento da cooperação com nossos todos os clientes por nossas boas reputações.

FAQ

Q: São você empresa comercial ou o fabricante?
Nós somos fábrica.
Q: Quanto tempo é seu prazo de entrega?
Geralmente é 3-5 dias se os bens estão no estoque.
ou é 7-10 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q: Você fornece amostras? são livre ou extra?
Sim, nós poderíamos oferecer a amostra para a carga livre mas não pagamos o custo do frete.
Q: Que é seus termos de pagamento?
Pagamento <> >=5000USD do pagamento, 80% T/T adiantado, equilíbrio antes da expedição.
