Detalhes do produto:
|
| politipo: | 4h | Diâmetro: | 105±0,5mm |
|---|---|---|---|
| Espessura: | 500±50μm | TTV: | ≤15μm |
| Curva (μm) /Warp (μm): | ≤45 | Orientação de cristal: | 4°off-axis toward<11-20>±0.5° |
| Destacar: | Cristal de sementes de SiC de 6 polegadas |
||

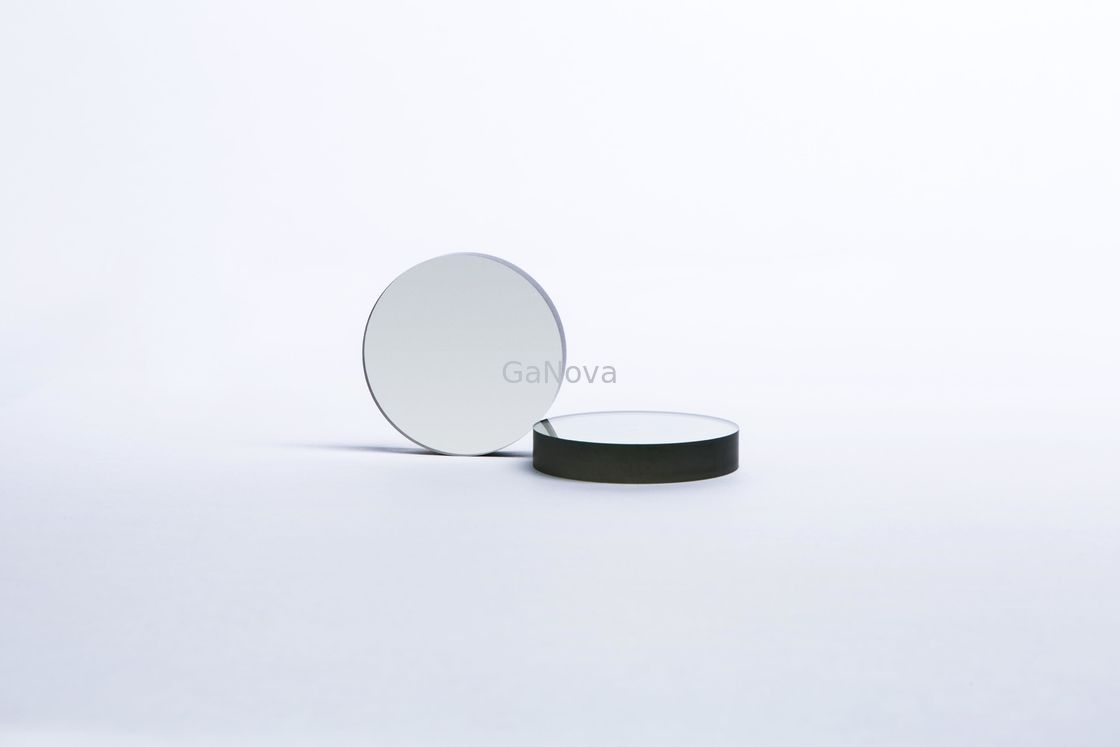

JDZJ01-001-008 Cristal de semente de SiC de 4 e 6 polegadas
As propriedades físicas e eletrônicas do SiC o tornam o principal material semicondutor para optoeletrônicos de comprimento de onda curto, alta temperatura, resistente à radiação e dispositivos eletrônicos de alta potência/alta frequência.
O SiC pode suportar um gradiente de tensão (ou campo elétrico) oito vezes maior que o Si ou GaAs sem sofrer uma avalanche.Este campo elétrico de alta quebra permite a fabricação de dispositivos de alta tensão e alta potência, como diodos, transistores de potência, tiristores de potência e supressores de surto, bem como dispositivos de micro-ondas de alta potência.Além disso, permite que os dispositivos sejam colocados muito próximos uns dos outros, proporcionando alta densidade de empacotamento de dispositivos para circuitos integrados.
| Cristal de semente de SiC de 4 e 6 polegadas | ||
| Nota | nível S | nível S |
| Especificações de cristal de semente | 6”SiC | 6”SiC |
| Diâmetro (mm) | 105±0,5 | 153±0,5 |
| Espessura (μm) | 500±50 | 350±20 ou 500±50 |
| TTV(μm) | ≤15 | ≤15 |
| BoW(μm)/Warp(μm) | ≤45 | ≤60 |
| Orientação do cristal | 4° fora do eixo em direção a <11-20>±0,5° | 4° fora do eixo em direção a <11-20>±0,5° |
| Comprimento da aresta de posicionamento principal | 32,5±2,0 | 18,0±2,0 |
| Comprimento do grau de subposição | 18,0±2,0 | 6,0±2,0 |
| Direção da borda de posicionamento |
Face Si:gire no sentido horário ao longo do lado de posicionamento principal:90°±5° Face C:gire no sentido anti-horário ao longo do lado de posicionamento principal:90°±5° |
Face Si:gire no sentido horário ao longo do lado de posicionamento principal:90°±5° Face C:gire no sentido anti-horário ao longo do lado de posicionamento principal:90°±5° |
| Resistividade | 0,01~0,028Ω·cm | 0,01~0,028Ω·cm |
| Rigidez da superfície | SSP, polimento facial C, Ra≤1,0 nm | DSP, C face Ra≤1,0 nm |
| Diâmetro da zona de cristal único (mm) | ≥102mm | ≥150mm |
| Densidade de microtúbulos | ≤1/cm2 | ≤1/cm2 |
| Recolher lado | ≤1mm | ≤2mm |
| Método de embalagem | Embalagem de peça única | Embalagem de peça única |
| Observação: A zona de cristal único refere-se à área sem rachadura e politipo. | ||
