JDCD04-001-007 10x10mm2(010)Sn-Dopado Livre Ga2O3 Substrato de Cristal Único Grau de Produto Polimento Simples

Certificado
CHINA Shanghai GaNova Electronic Information Co., Ltd. Certificações
Estou Chat Online Agora

JDCD04-001-007 10x10mm2(010)Sn-Dopado Livre Ga2O3 Substrato de Cristal Único Grau de Produto Polimento Simples

JDCD04-001-007 10x10mm2(010)Sn-Dopado Livre Ga2O3 Substrato de Cristal Único Grau de Produto Polimento Simples
JDCD04-001-007 10x10mm2(010)Sn-Doped Free-Standing Ga2O3 Single Crystal Substrate Product Grade Single Polishing
JDCD04-001-007 10x10mm2(010)Sn-Dopado Livre Ga2O3 Substrato de Cristal Único Grau de Produto Polimento Simples JDCD04-001-007 10x10mm2(010)Sn-Dopado Livre Ga2O3 Substrato de Cristal Único Grau de Produto Polimento Simples

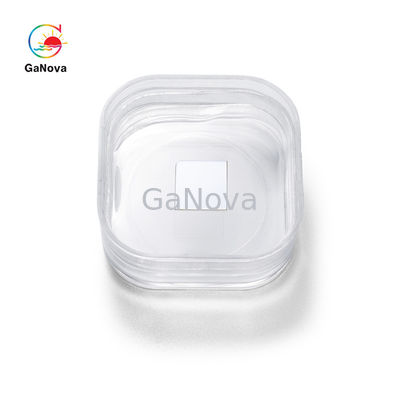

Imagem Grande :  JDCD04-001-007 10x10mm2(010)Sn-Dopado Livre Ga2O3 Substrato de Cristal Único Grau de Produto Polimento Simples

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDCD04-001-007
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 6 peças ou recipientes d
Tempo de entrega: 3-4 dias da semana

JDCD04-001-007 10x10mm2(010)Sn-Dopado Livre Ga2O3 Substrato de Cristal Único Grau de Produto Polimento Simples

descrição
Espessura: 0.6~0.8mm Nome do produto: Único Crystal Substrate
Orientação: (101) Superfície lustrada: Único lado lustrado
FWHM: <350arcsec> Ra: ≤0.5nm

10x10mm2(010)Sn-dopado Substrato de cristal único Ga2O3 independente Grau de produto Polimento único Espessura 0,6~0,8mm FWHM<350arcsec, Ra≤0,5nm Resistência 1,53E+18Ω/cm-3 Dispositivos optoeletrônicos, camadas isolantes de materiais semicondutores e filtros UV



Embora os dispositivos baseados em silício tenham sido capazes de produzir dispositivos relativamente eficientes, as características aprimoradas do nitreto de gálio dão aos semicondutores GaN a vantagem de perder muito menos energia para o calor.O amplo bandgap permite que os dispositivos GaN sustentem temperaturas muito mais altas do que o silício, permitindo um nível mais alto de eficiência energética para seus dispositivos favoritos em geral.



Substrato de nitreto de gálio -- Nível de pesquisa
Dimensão 10*15mm 10*10mm
Grossura 0,6~0,8mm
Orientação (010)
Doping Sn
superfície polida Único lado polido
Resistividade/Nd-Na 2.00E+17 1.53E+18
FWHM <350 segundos de arco
≤ 0,5 nm
Pacote Embalado em um ambiente de sala limpa classe 100, sob uma atmosfera de nitrogênio





Sobre nós

Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.





Perguntas frequentes

Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
