Detalhes do produto:
|
| Dimensões: | 100 ± 0.2mm | Espessura/espessura STD: | 4,5 ± 0.5μm/< 3% |
|---|---|---|---|
| Orientação: | Plano C (0001) fora do ângulo em direção ao eixo A 0,2 ± 0,1 ° | Plano da orientação de GaN: | (1-100) 0 ± 0.2°, 30 ± 1mm |
| Tipo da condução: | N-TYPE | ||
| Destacar: | PIN GaN em Wafer de safira,4 polegadas GaN em safira Wafer |
||

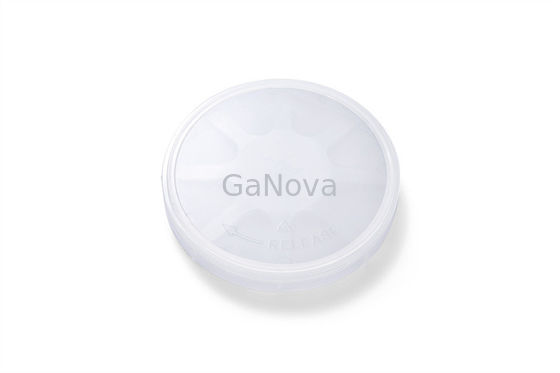

GaN dopado com UID tipo N de 4 polegadas em wafer de safira resistividade SSP＞0,5 Ω cm LED, laser, wafer epitaxial PIN
Por exemplo, GaN é o substrato que torna possíveis os diodos de laser violeta (405 nm), sem o uso de duplicação de frequência óptica não linear.Sua sensibilidade à radiação ionizante é baixa (como outros nitretos do grupo III), tornando-o um material adequado para matrizes de células solares para satélites.Aplicações militares e espaciais também podem se beneficiar, pois os dispositivos demonstraram estabilidade em ambientes de radiação.
| Substratos de GaN/safira não dopados de 4 polegadas | ||
| Item | GaN-TCU-C100 |
|
| Dimensões | 100 ± 0,2 mm | |
| Espessura/espessura STD | 4,5 ± 0,5 μm / < 3% | |
| Orientação | Plano C (0001) fora do ângulo em direção ao eixo A 0,2 ± 0,1 ° | |
| Orientação Plana de GaN | (1-100) 0 ± 0,2 °, 30 ± 1 mm | |
| Tipo de Condução | tipo N | |
| Resistividade (300K) | > 0,5 Ω·cm | |
| Concentração de Portadores | < 2 x 1017cm-3 | |
| Mobilidade | > 300 cm2/V·s | |
| * XRD FWHMs | (0002) < 300 segundos de arco, (10-12) < 400 segundos de arco | |
| Estrutura | ~ 4,5μm uGaN /~ 25 nm tampão uGaN/650 ± 25 μm safira | |
| Orientação de Safira | Plano C (0001) fora do ângulo em direção ao eixo M 0,2 ± 0,1 ° | |
| Orientação Plana de Safira | (11-20) 0 ± 0,2°, 30 ± 1 mm | |
| polonês safira | Lado único polido (SSP) / Lado duplo polido (DSP) | |
| Área Útil | > 90% (exclusão de defeitos de borda e macro) | |
| Pacote |
Embalado em uma sala limpa em recipientes: caixa de wafer única (< 3 PCS) ou cassete (≥ 3 PCS) |
|
