N-tipo diodo emissor de luz Si-lubrificado de 4 polegadas de GaN On Sapphire Wafer SSP Resistivity<0.05 Ω cm, laser, PIN Epitaxial Wafer

Certificado
CHINA Shanghai GaNova Electronic Information Co., Ltd. Certificações
Estou Chat Online Agora

N-tipo diodo emissor de luz Si-lubrificado de 4 polegadas de GaN On Sapphire Wafer SSP Resistivity<0.05 Ω cm, laser, PIN Epitaxial Wafer

N-tipo diodo emissor de luz Si-lubrificado de 4 polegadas de GaN On Sapphire Wafer SSP Resistivity&lt;0.05 Ω cm, laser, PIN Epitaxial Wafer
N-tipo diodo emissor de luz Si-lubrificado de 4 polegadas de GaN On Sapphire Wafer SSP Resistivity&lt;0.05 Ω cm, laser, PIN Epitaxial Wafer

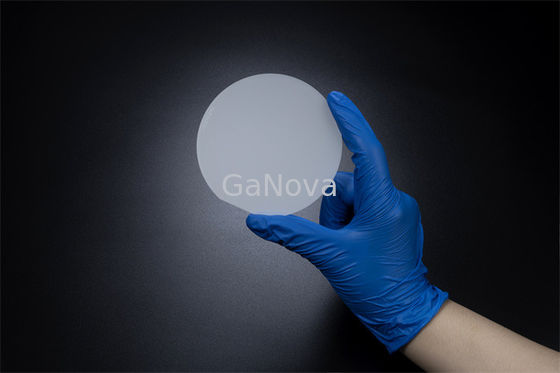

Imagem Grande :  N-tipo diodo emissor de luz Si-lubrificado de 4 polegadas de GaN On Sapphire Wafer SSP Resistivity<0.05 Ω cm, laser, PIN Epitaxial Wafer

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDWY03-001-023
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 6 peças ou recipientes d
Tempo de entrega: 3-4 dias da semana
Termos de pagamento: T/T
Habilidade da fonte: 10000pcs/Month

N-tipo diodo emissor de luz Si-lubrificado de 4 polegadas de GaN On Sapphire Wafer SSP Resistivity<0.05 Ω cm, laser, PIN Epitaxial Wafer

descrição
Nome do produto: Substratos de GaN/safira dopados com Si de 4 polegadas Espessura/espessura STD: 4,5 ± 0.5μm/< 3%
Orientação: Plano C (0001) fora do ângulo em direção ao eixo A 0,2 ± 0,1 ° Dimensões: 100 ± 0.2mm
Plano da orientação de GaN: (1-100) 0 ° do ± 0,2, 30 ±1mm Tipo da condução: N-TYPE
Destacar:

Orifício epitaxial de safira GaN

,

PIN GaN Wafer epitaxial

,

Orifício epitaxial de 4 polegadas

N-tipo GaN Si-lubrificado de 4 polegadas no diodo emissor de luz da bolacha SSP resistivity<0.05 Ω cm da safira, laser, bolacha epitaxial do PIN

Para GaN levemente Si-lubrificado ( 1016 do   do × do   [do si] = do   do   2,1 cm −3), a mobilidade de elétron da temperatura ambiente (RT) era tão alta quanto os cm2 1008 do   s −1 do   V −1 do  , que foi limitado dominantemente pela dispersão ótica polar do fonão. Além disso, nós encontramos que GaN pesadamente Si-lubrificado preparado usando PSD exibiu uma mobilidade do RT tão altamente quanto 110 cm2 de   s −1 do   V −1 do   em uma concentração do elétron do   1020 do   do × de 2   cm −3, que indicasse que a resistividade deste filme era quase tão pequena quanto aquelas de óxidos condutores transparentes típicos tais como o óxido da lata do índio.

Em umas mais baixas temperaturas, a mobilidade de elétron aumentou aos cm2 1920 do   s −1 do   V −1 do   136 no   K, e a dependência da temperatura foi explicada bem por modelos convencionais da dispersão. Estes resultados indicam que GaN Si-lubrificado preparado usando PSD está prometendo não somente para a fabricação de dispositivos de poder GaN-baseados mas igualmente para o uso como materiais transparentes epitaxial do elétrodo para dispositivos óticos baseados nitreto.

4-inch Si-lubrificou GaN/Sapphire Substrates
Artigo GaN-T-C-N-C100

N-tipo diodo emissor de luz Si-lubrificado de 4 polegadas de GaN On Sapphire Wafer SSP Resistivity<0.05 Ω cm, laser, PIN Epitaxial Wafer 0

Dimensões ± 100 0,2 milímetros
Espessura/espessura STD 4,5 μm do ± 0,5/ < 3="">
Orientação Plano de C (0001) fora do ângulo para o ° do ± 0,1 da Um-linha central 0,2
Plano da orientação de GaN (1-100) 0 ° do ± 0,2, ± 30 1 milímetro
Tipo da condução N-tipo
Resistividade (300K) < 0="">
Concentração de portador > 1 x 1018 cm-3 (≈ que lubrifica a concentração)
Mobilidade > 200 cm2/V·s
*XRD FWHMs (0002) < 300="" arcsec="">
Estrutura ~ uGaN/~ do nGaN/~ 2.5μm de 2μm 25 safira do μm do ± 25 do uGaN buffer/650 do nanômetro
Orientação da safira Plano de C (0001) fora do ângulo para o ° do ± 0,1 da M-linha central 0,2
Plano da orientação da safira (11-20) 0 ° do ± 0,2, ± 30 1 milímetro
Sapphire Polish Único lado lustrado (SSP)/lado dobro lustrado (DSP)
Área útil > 90% (borda e exclusão macro dos defeitos)
Pacote

Empacotado em uma sala de limpeza em uns recipientes:

única caixa da bolacha (< 3="" PCS="">

Sobre nós

Nós especializamo-nos em processar uma variedade de materiais em bolachas, em carcaças e em parts.components de vidro ótico personalizado amplamente utilizados na eletrônica, no sistema ótico, na eletrônica opto e nos muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos e serviço personalizados para seus projetos do R&D. É nossa visão a manter um bom relacionamento da cooperação com nossos todos os clientes por nossas boas reputações.

FAQ

Q: São você empresa comercial ou o fabricante?
Nós somos fábrica.
Q: Quanto tempo é seu prazo de entrega?
Geralmente é 3-5 dias se os bens estão no estoque.
ou é 7-10 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q: Você fornece amostras? são livre ou extra?
Sim, nós poderíamos oferecer a amostra para a carga livre mas não pagamos o custo do frete.
Q: Que é seus termos de pagamento?
Pagamento <> >=5000USD do pagamento, 80% T/T adiantado, equilíbrio antes da expedição.
