Detalhes do produto:
|
| Diâmetro: | 5" | Categoria: | Principal |
|---|---|---|---|
| Método do crescimento: | CZ | Orientação: | <1-0-0><1-1-1>,<1-1-0> |
| Tipo/entorpecente: | Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb | Espessura (μm): | 625 |
| Tolerância da espessura: | ± padrão 25μm, ± máximo 5μm das capacidades | resistividade: | 0.001-100 ohm-cm |
| De superfície terminado: | P/E, P/P, E/E, G/G | TTV (μm): | <10 padrão um, Capabilities<5 máximo um |
| Curva/urdidura: | <40 padrão um, Capabilities<20 máximo um | Partícula: | <10> |

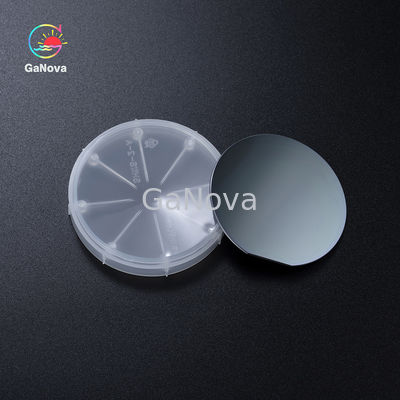

Dispositivos MEMS de wafer de silício de 5 polegadas, circuitos integrados, substratos dedicados para dispositivos discretos
Visão geral
Embora os cristais de silício possam parecer metálicos, eles não são inteiramente metais.Devido aos "elétrons livres" que se movem facilmente entre os átomos, os metais são bons condutores de eletricidade, e a eletricidade é o movimento dos elétrons.Um cristal de silício puro, por outro lado, é quase um isolante;permitindo que muito pouca eletricidade passe por ele.No entanto, isso pode ser alterado por meio de um processo chamado doping.
Um wafer de silício é um material essencial para a fabricação de semicondutores, que estão presentes em todos os tipos de dispositivos eletrônicos que enriquecem nossas vidas.Poucos de nós têm a chance de encontrar uma bolacha de silício real na vida diária.
Especificação
| bolacha de silício | |
|
Diâmetro
|
2"/3"/4"/5"/6"/8"/12" |
| Nota | Melhor |
| Crescimento Método | CZ |
| Orientação | <1-0-0>,<1-1-1>,<1-1-0> |
| Tipo/Dopante | Tipo P/Boro, Tipo N/Phos, Tipo N/As, Tipo N/Sb |
| Espessura (μm) |
279/380/525/625/675/725/775 |
| Grossura Tolerância | Padrão ± 25μm, Capacidade(s) Máxima(s) ± 5μm |
| Resistividade | 0,001-100 ohm-cm |
| Superfície Finalizado | P/E,P/P,E/E,G/G |
| TTV(μm) | Padrão <10 um, Capacidades máximas <5 um |
| arco/urdidura | Padrão <40 um, Capacidades máximas <20 um |
| Partícula | <10@0,5um;<10@0,3um;<10@0,2um; |
Sobre nós
Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.
Perguntas frequentes
Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
