Detalhes do produto:
|
| Diâmetro: | 3" | Categoria: | Principal |
|---|---|---|---|
| Método do crescimento: | CZ | Orientação: | <1-0-0><1-1-1>,<1-1-0> |
| Tipo/entorpecente: | Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb | Espessura (μm): | 380 |
| Tolerância da espessura: | ± padrão 25μm, ± máximo 5μm das capacidades | resistividade: | 0.001-100 ohm-cm |
| De superfície terminado: | P/E, P/P, E/E, G/G | TTV (μm): | <10 padrão um, Capabilities<5 máximo um |
| Curva/urdidura: | <40 padrão um, Capabilities<20 máximo um | Partícula: | <10> |
| Destacar: | Circuitos integrados Wafer de silício,Discreto Dispositivos Wafer de silício |
||

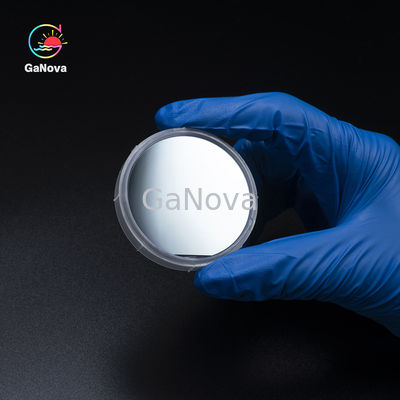

Dispositivos MEMS wafer de silício de 3 polegadas, circuitos integrados, substratos dedicados para dispositivos discretos
Visão geral
Bolachas de silício atuam como substrato para dispositivos microeletrônicos e são especialmente úteis na construção de circuitos eletrônicos devido à sua condutividade e acessibilidade.O silício vem em sétimo lugar como o elemento mais comum em todo o universo e o segundo elemento mais comum na Terra.Alguns materiais comuns que contêm silício são areia de praia, quartzo, pederneira, ágata, entre outros.
O silício é o principal componente em materiais de construção como tijolo, cimento e vidro.Ele também lidera a tabela como o semicondutor mais comum, o que o tornou o mais utilizado no setor eletrônico e de tecnologia.
Especificação
| bolacha de silício | |
|
Diâmetro
|
2"/3"/4"/5"/6"/8"/12" |
| Nota | Melhor |
| Crescimento Método | CZ |
| Orientação | <1-0-0>,<1-1-1>,<1-1-0> |
| Tipo/Dopante | Tipo P/Boro, Tipo N/Phos, Tipo N/As, Tipo N/Sb |
| Espessura (μm) | 279/380/525/625/675/725/775 |
| Grossura Tolerância | Padrão ± 25μm, Capacidade(s) Máxima(s) ± 5μm |
| Resistividade | 0,001-100 ohm-cm |
| Superfície Finalizado | P/E,P/P,E/E,G/G |
| TTV(μm) | Padrão <10 um, Capacidades máximas <5 um |
| arco/urdidura | Padrão <40 um, Capacidades máximas <20 um |
| Partícula | <10@0,5um;<10@0,3um;<10@0,2um; |
