Detalhes do produto:
|
| Dimensões: | ² de 5 x de 10mm | Espessura: | 350 ±25µm |
|---|---|---|---|
| Orientação: | plano (de 11-22) fora do ângulo para o plano da M-linha central 0 ±0.5° (11-22) fora do ângulo para | TTV: | ≤ 10µm |
| Curva: | - ≤ 10µm da CURVA do ≤ de 10µm | Densidade de deslocação: | Do ⁵ 1 x 10 ao ² do cm⁻ de 3 x 10 ⁶ |
| Densidade macro do defeito: | ² 0cm⁻ | Área útil: | > 90% (exclusão da borda) |
| Destacar: | 106Ω·Cm GaN Substrato de cristal único,Substrato de cristal único de 10 mm2 de GaN |
||

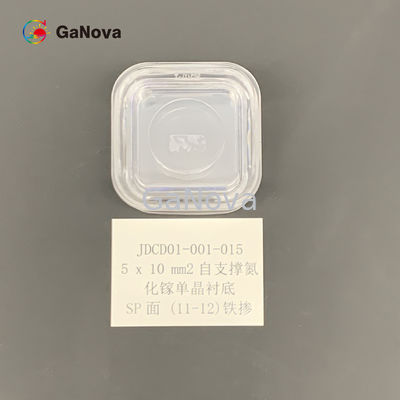

a SP-cara 5*10mm2 (11-12) Un-lubrificou o Si-tipo resistividade de cristal autônoma da carcaça de GaN única > 106 Ω·bolacha dos dispositivos RF do cm
Vista geral
O mercado do dispositivo de semicondutor de GaN inclui as empresas chaves tais como o Cree, o Infineon Technologies, o Qorvo, os semicondutores de MACOM, de NXP, o Mitsubishi Electric, conversão de poder eficiente (MPE), o GaN Systems, o Nichia Corporaçõ, e o Epistar Corporaçõ.
As bolachas finas de Epi são de uso geral para dispositivos do MOS da vanguarda. Epi grosso ou as bolachas epitaxial Multi-mergulhadas são usados para os dispositivos principalmente para controlar a energia elétrica, e está contribuindo a melhorar a eficiência do consumo de energia.
| (11- 22) enfrente carcaças autônomas de GaN | ||||
| Artigo |
GaN-FS-SP-U-s
|
GaN-FS-SP-N-s
|
GaN-FS-SP-SI-s |
Observações: Um ângulo circular do arco (R < 2="" mm=""> |
| Dimensões | 5 x 10 milímetros2 | |||
| Espessura | µm 350 ±25 | |||
| Orientação |
plano (de 11-22) fora do ângulo para a M-linha central 0 ±0.5° plano (de 11-22) fora do ângulo para a C-linha central - 1 ±0.2° |
|||
| Tipo da condução | N-tipo | N-tipo | Semi-isolamento | |
| Resistividade (300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | µm do ≤ 10 | |||
| CURVA | - 10 µm do ≤ 10 da CURVA do ≤ do µm | |||
| Front Surface Roughness |
< 0=""> ou < 0=""> |
|||
| Aspereza de superfície traseira |
0,5 μm ~1,5 opção: 1~3 nanômetro (terra fina); < 0=""> |
|||
| Densidade de deslocação | De 1 x 105 a 3 x 106 cm2 | |||
| Densidade macro do defeito | 0 cm2 | |||
| Área útil | > 90% (exclusão da borda) | |||

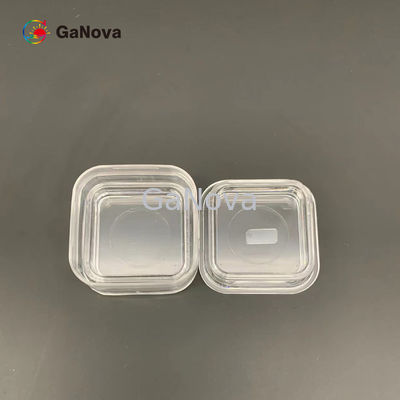

| Pacote | Empacotado em um ambiente do quarto desinfetado da classe 100, no recipiente de 6 PCS, sob uma atmosfera do nitrogênio | |||
Apêndice: O diagrama do ângulo do miscut
Se ±0.5°do δ1 = 0, a seguir o plano (de 11-22) fora do ângulo para a M-linha central são 0 ±0.5°.
Se δ2 = - 1 ±0.2°, a seguir o plano (de 11-22) fora do ângulo para a C-linha central são - 1 ±0.2°.
Sobre nós
Nós especializamo-nos em processar uma variedade de materiais em bolachas, em carcaças e em parts.components de vidro ótico personalizado amplamente utilizados na eletrônica, no sistema ótico, na eletrônica opto e nos muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos e serviço personalizados para seus projetos do R&D. É nossa visão a manter um bom relacionamento da cooperação com nossos todos os clientes por nossas boas reputações.
FAQ
Q: São você empresa comercial ou o fabricante?
Nós somos fábrica.
Q: Quanto tempo é seu prazo de entrega?
Geralmente é 3-5 dias se os bens estão no estoque.
ou é 7-10 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q: Você fornece amostras? são livre ou extra?
Sim, nós poderíamos oferecer a amostra para a carga livre mas não pagamos o custo do frete.
Q: Que é seus termos de pagamento?
Pagamento <>
>=5000USD do pagamento, 80% T/T adiantado, equilíbrio antes da expedição.
