Detalhes do produto:
|
| Dimensões: | ² de 5 x de 10mm | Espessura: | 350 ±25µm |
|---|---|---|---|
| Orientação: | (10- 11) plano fora do ângulo em direção ao eixo A 0 ±0,5° (10- 11) plano fora do ângulo em direção | TTV: | ≤ 10µm |
| Curva: | - ≤ 10µm da CURVA do ≤ de 10µm | Densidade macro do defeito: | ² 0cm⁻ |
| Área útil: | > 90% (exclusão da borda) | Nome do produto: | GaN Epitaxial Wafer |
| Destacar: | 106 Ω·Cm GaN Substrato de cristal único |
||
a SP-cara 5*10mm2 (10-11) Un-lubrificou o Si-tipo resistividade de cristal autônoma da carcaça de GaN única > 106 Ω·bolacha dos dispositivos RF do cm
Agora um material novo chamado Gálio Nitreto (GaN) tem o potencial substituir o silicone como o coração de microplaquetas eletrônicas. O nitreto do gálio pode sustentar umas mais altas tensões do que o silicone e a corrente podem passar mais rápido por ele. Além disso, a perda de energia está significativamente menos em GaN, fazendo o muito mais eficiente.
| (10- 11) enfrente carcaças autônomas de GaN | ||||
| Artigo |
GaN-FS-SP-U-s
|
GaN-FS-SP-N-s
|
GaN-FS-SP-SI-s |
Observações: Um ângulo circular do arco (R < 2="" mm=""> |
| Dimensões | 5 x 10 milímetros2 | |||
| Espessura | µm 350 ±25 | |||
| Orientação |
(10 - 11) plano fora do ângulo para a Um-linha central 0 ±0.5° (10 - 11) plano fora do ângulo para a C-linha central - 1 ±0.2° |
|||
| Tipo da condução | N-tipo | N-tipo | Semi-isolamento | |
| Resistividade (300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | µm do ≤ 10 | |||
| CURVA | - 10 µm do ≤ 10 da CURVA do ≤ do µm | |||
| Front Surface Roughness |
< 0=""> ou < 0=""> |
|||
| Aspereza de superfície traseira |
0,5 μm ~1,5 opção: 1~3 nanômetro (terra fina); < 0=""> |
|||
| Densidade de deslocação | De 1 x 105 a 3 x 106 cm2 | |||
| Densidade macro do defeito | 0 cm2 | |||
| Área útil | > 90% (exclusão da borda) | |||

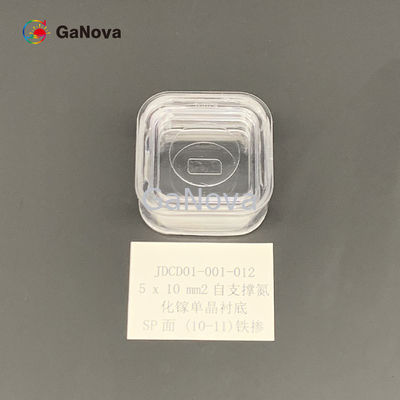

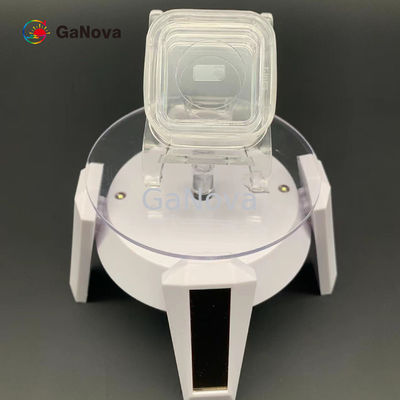

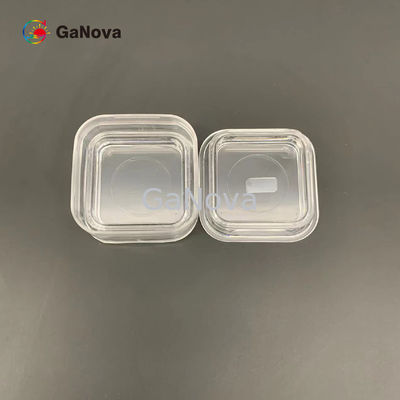

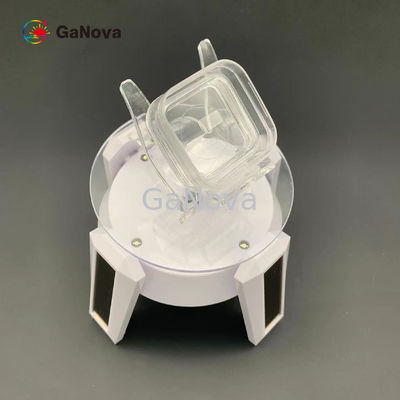

| Pacote | Empacotado em um ambiente do quarto desinfetado da classe 100, no recipiente de 6 PCS, sob uma atmosfera do nitrogênio | |||
Apêndice: O diagrama do ângulo do miscut
Se ±0.5°do δ1 = 0, a seguir (10 - 11) o plano fora do ângulo para a Um-linha central são 0 ±0.5°.
Se δ2 = - 1 ±0.2°, a seguir (10 - 11) o plano fora do ângulo para a C-linha central são - 1 ±0.2°.
Sobre nós
Nós especializamo-nos em processar uma variedade de materiais em bolachas, em carcaças e em parts.components de vidro ótico personalizado amplamente utilizados na eletrônica, no sistema ótico, na eletrônica opto e nos muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos e serviço personalizados para seus projetos do R&D. É nossa visão a manter um bom relacionamento da cooperação com nossos todos os clientes por nossas boas reputações.
FAQ
Q: São você empresa comercial ou o fabricante?
Nós somos fábrica.
Q: Quanto tempo é seu prazo de entrega?
Geralmente é 3-5 dias se os bens estão no estoque.
ou é 7-10 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q: Você fornece amostras? são livre ou extra?
Sim, nós poderíamos oferecer a amostra para a carga livre mas não pagamos o custo do frete.
Q: Que é seus termos de pagamento?
Pagamento <>
>=5000USD do pagamento, 80% T/T adiantado, equilíbrio antes da expedição.
