Densidade de defeito macro 0cm−2 Substrato de cristal único de GaN independente do tipo SI não dopado para dispositivos RF 5*10mm2 M-Face

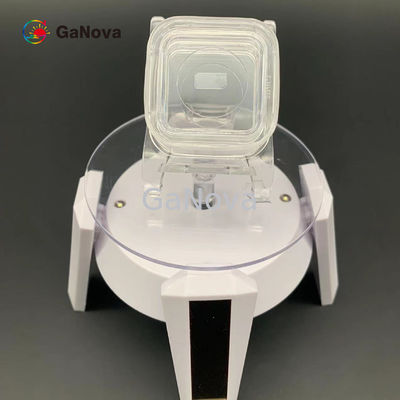

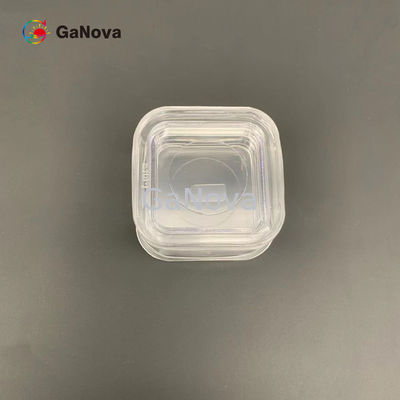

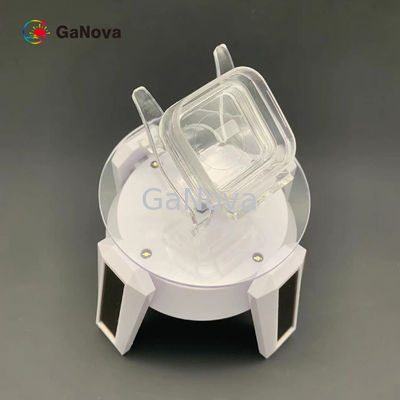

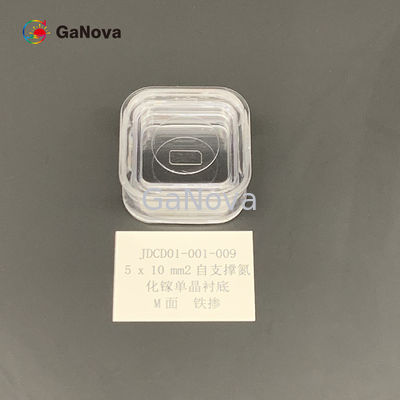

Imagem Grande : Densidade de defeito macro 0cm−2 Substrato de cristal único de GaN independente do tipo SI não dopado para dispositivos RF 5*10mm2 M-Face

Detalhes do produto:

Lugar de origem:	Suzhou China
Marca:	GaNova
Certificação:	UKAS/ISO9001:2015
Número do modelo:	JDCD01-001-009

Condições de Pagamento e Envio:

Detalhes da embalagem:	Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 6 peças ou recipientes d
Tempo de entrega:	3-4 dias da semana
Termos de pagamento:	T/T
Habilidade da fonte:	10000pcs/Month

Contato

Densidade de defeito macro 0cm−2 Substrato de cristal único de GaN independente do tipo SI não dopado para dispositivos RF 5*10mm2 M-Face

descrição

Dimensões:	² de 5 x de 10mm	Espessura:	350 ±25µm
Curva:	- ≤ 10µm da CURVA do ≤ de 10µm	Densidade macro do defeito:	² 0cm⁻
Área útil:	> 90% (exclusão da borda)	Densidade de deslocação:	De 1 x10⁵ a 3 x10⁶cm⁻²
Destacar:	Dispositivos de RF GaN Substrato de cristal único , 5*10mm2 GaN Substrato de cristal único , Substrato de cristal único GaN em pé livre

a M-cara 5*10mm2 Un-lubrificou o Si-tipo resistividade de cristal autônoma da carcaça de GaN única > 106 Ω·bolacha dos dispositivos RF do cm

Vista geral
As bolachas finas de Epi são de uso geral para dispositivos do MOS da vanguarda. Epi grosso ou as bolachas epitaxial Multi-mergulhadas são usados para os dispositivos principalmente para controlar a energia elétrica, e está contribuindo a melhorar a eficiência do consumo de energia.

A carcaça do nitreto do gálio (GaN) é uma carcaça de alta qualidade do único-cristal. É feita com método de HVPE e tecnologia de processamento originais da bolacha, que foi desenvolvida originalmente por muitos anos. As características são uniformidade cristalina, boa alta, e qualidade de superfície superior.

M enfrenta carcaças autônomas de GaN
Artigo	GaN-FS-M-U-s	GaN-FS-M-n-s	GaN-FS-m-SI-s	Observações: Um ângulo circular do arco (R < 2="" mm="">
Dimensões	5 x 10 milímetros²
Espessura	µm 350 ±25
Orientação	Plano de M (1 - 100) fora do ângulo para a Um-linha central 0 ±0.5° Plano de M (1 - 100) fora do ângulo para a C-linha central - 1 ±0.2°
Tipo da condução	N-tipo	N-tipo	Semi-isolamento
Resistividade (300K)	< 0="">	< 0="">	> 106 Ω·cm
TTV	µm do ≤ 10
CURVA	- 10 µm do ≤ 10 da CURVA do ≤ do µm
Front Surface Roughness	< 0=""> ou < 0="">
Aspereza de superfície traseira	0,5 μm ~1,5 opção: 1~3 nanômetro (terra fina); < 0="">
Densidade de deslocação	De 1 x 105 a 3 x 106 cm2
Densidade macro do defeito	0 cm2
Área útil	> 90% (exclusão da borda)
Pacote	Empacotado em um ambiente do quarto desinfetado da classe 100, no recipiente de 6 PCS, sob uma atmosfera do nitrogênio

Apêndice: O diagrama do ângulo do miscut

Densidade de defeito macro 0cm−2 Substrato de cristal único de GaN independente do tipo SI não dopado para dispositivos RF 5*10mm2 M-Face 1

Se o grau ±0.5 do δ₁ = 0, a seguir o plano de M (1 - 100) fora do ângulo para a Um-linha central são 0 graus ±0.5.

Se δ₂ = - 1 grau ±0.2, a seguir o plano de M (1 - 100) fora do ângulo para a C-linha central são - 1 grau ±0.2.

Sobre nós

Nós especializamo-nos em processar uma variedade de materiais em bolachas, em carcaças e em parts.components de vidro ótico personalizado amplamente utilizados na eletrônica, no sistema ótico, na eletrônica opto e nos muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos e serviço personalizados para seus projetos do R&D. É nossa visão a manter um bom relacionamento da cooperação com nossos todos os clientes por nossas boas reputações.

FAQ

Q: São você empresa comercial ou o fabricante?
Nós somos fábrica.
Q: Quanto tempo é seu prazo de entrega?
Geralmente é 3-5 dias se os bens estão no estoque.
ou é 7-10 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q: Você fornece amostras? são livre ou extra?
Sim, nós poderíamos oferecer a amostra para a carga livre mas não pagamos o custo do frete.
Q: Que é seus termos de pagamento?
Pagamento <> >=5000USD do pagamento, 80% T/T adiantado, equilíbrio antes da expedição.
