Detalhes do produto:
|
| Nome do produto: | GaN Substrate autônomo | Dimensões: | 5 x 10 milímetros de ² |
|---|---|---|---|
| Espessura: | 350 ±25µm | TTV: | ≤ 10µm |
| Curva: | - ≤ 10µm da CURVA do ≤ de 10µm | Densidade macro do defeito: | ² 0cm⁻ |
| Destacar: | Wafer epitaxial de GaN não dopado,substratos de GaN livres,face M de wafer epitaxial de GaN |
||

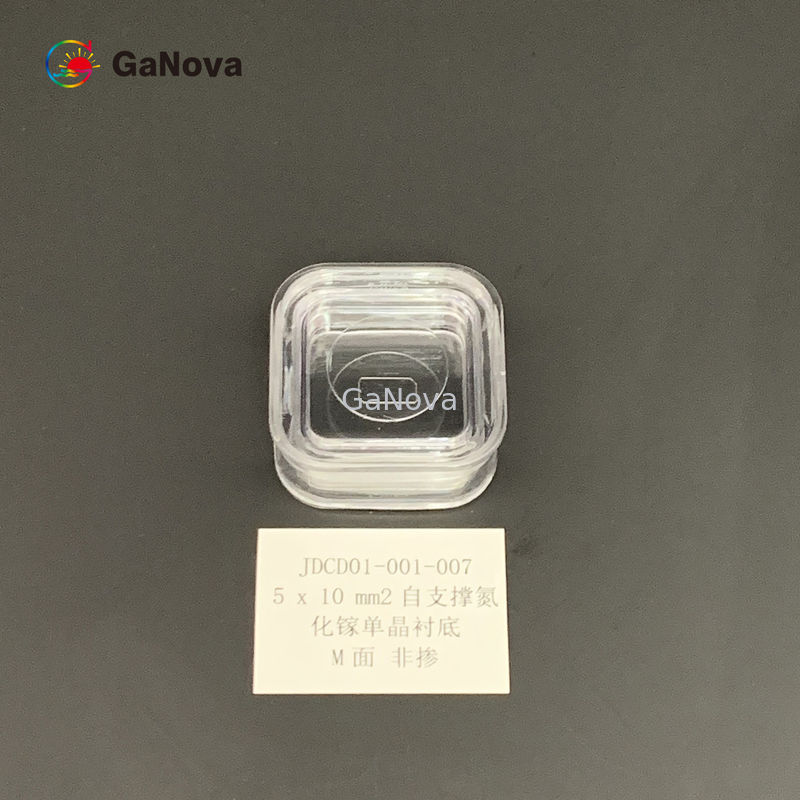

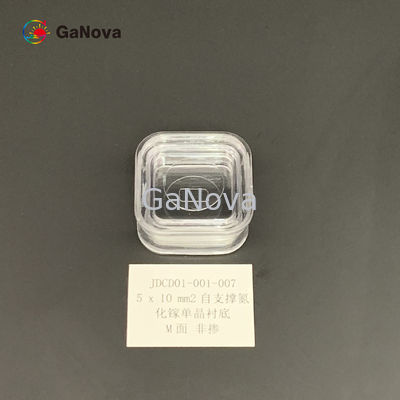

5 x 10 mm2Substratos de GaN independentes da face M 350 ±25 µm TTV ≤ 10 µm
5*10,5 mm2Substrato monocristal de GaN não dopado tipo n de face M Resistividade < 0,1 Ω·cm Dispositivo de alimentação/wafer de laser
Visão geral
O substrato GaN tem uma orientação de superfície controlada, livre de danos, muito plana (Rms < 0,2 nm) e superfícies de etapas atômicas controladas.A qualidade da superfície adequada para o crescimento epitaxial foi alcançada.
Diodos de laser: LD violeta, LD azul e LD verde
Dispositivos eletrônicos de potência, Dispositivos eletrônicos de alta frequência
| M fás Free-steeung GaN Substrates | ||||
| Item |
GaN-FS-MUS
|
GaN-FS-MNS
|
GaN-FS-M-SI-S |
Observações: Um ângulo de arco circular (R < 2 mm) é usado para distinguir a superfície frontal e posterior. |
| Dimensões | 5 x 10 mm2 | |||
| Grossura | 350 ±25 µm | |||
| Orientação |
Plano M (1-100) fora do ângulo em direção ao eixo A 0 ±0,5° Plano M (1-100) fora do ângulo em direção ao eixo C - 1 ±0,2° |
|||
| Tipo de Condução | tipo N | tipo N | Semi-isolante | |
| Resistividade (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| ARCO | - 10 µm ≤ ARCO ≤ 10 µm | |||
| Rugosidade da Superfície Frontal |
< 0,2 nm (polido)； ou < 0,3 nm (polido e tratamento de superfície para epitaxia) |
|||
| Rugosidade da Superfície Traseira |
0,5 ~1,5 μm opção: 1~3 nm (solo fino);< 0,2 nm (polido) |
|||
| Densidade de Deslocamento | De 1 x 105para 3 x 106cm-2 | |||
| Densidade de Defeito Macro | 0 cm-2 | |||
| Área Útil | > 90% (exclusão de borda) | |||
| Pacote | Embalado em um ambiente de sala limpa classe 100, em contêiner de 6 PCS, sob uma atmosfera de nitrogênio | |||
Apêndice: O diagrama do ângulo de corte incorreto
Se δ1= 0 ±0,5 grau, então o plano M (1-100) fora do ângulo em direção ao eixo A é 0 ±0,5 grau.
Se δ2= - 1 ±0,2 graus, então o plano M (1-100) fora do ângulo em direção ao eixo C é - 1 ±0,2 graus.
