Detalhes do produto:
|
| Dimensões: | ² de 5 x de 10mm | Espessura: | 350 ±25µm |
|---|---|---|---|
| TTV: | ≤ 10µm | Curva: | - 10µm≤ CURVA ≤10µm |
| Densidade macro do defeito: | ² 0cm⁻ | Área útil: | > 90% (exclusão da borda) |

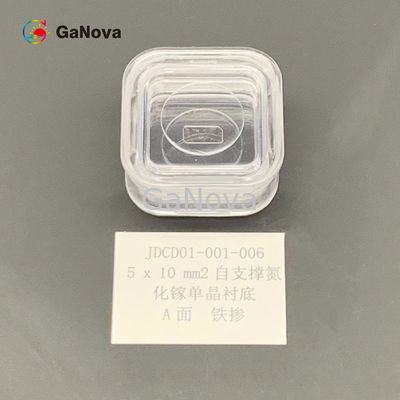

| Destacar: | 5*10mm2 GaN Substrato de cristal único |
||
a Um-cara 5*10mm2 Un-lubrificou o Si-tipo resistividade de cristal autônoma da carcaça de GaN única > 106 Ω·bolacha dos dispositivos RF do cm
Vista geral
As bolachas finas de Epi são de uso geral para dispositivos do MOS da vanguarda. Epi grosso ou as bolachas epitaxial Multi-mergulhadas são usados para os dispositivos principalmente para controlar a energia elétrica, e está contribuindo a melhorar a eficiência do consumo de energia.
A carcaça do nitreto do gálio (GaN) é uma carcaça de alta qualidade do único-cristal. É feita com método de HVPE e tecnologia de processamento originais da bolacha, que foi desenvolvida originalmente por muitos anos. As características são uniformidade cristalina, boa alta, e qualidade de superfície superior.
Estas bolachas de GaN realizam diodos láser ultra-brilhantes inauditos e os dispositivos de poder de grande eficacia para o uso nas fontes luminosas do projetor, nos inversores para veículos elétricos, e nas outras aplicações.
| Carcaças autônomas de um GaN da cara | ||||
| Artigo | GaN-FS-UM-U-s |
GaN-FS-UM-n-s |
GaN-FS-Um-SI-s |
Um ângulo circular do arco (R < 2="" mm=""> |
| Dimensões | 5 x 10 milímetros2 | |||
| Espessura | µm 350 ±25 | |||
| Orientação |
Um plano (11-20) fora do ângulo para a M-linha central 0 ±0.5° Um plano (11-20) fora do ângulo para a C-linha central - 1 ±0.2° |
|||
| Tipo da condução | N-tipo |
N-tipo |
Semi-isolamento | |
| Resistividade (300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | µm do ≤ 10 | |||
| CURVA | - 10 µm do ≤ 10 da CURVA do ≤ do µm | |||
| Front Surface Roughness |
< 0=""> ou < 0=""> |
|||
| Aspereza de superfície traseira |
0,5 μm ~1,5 opção: 1~3 nanômetro (terra fina); < 0=""> |
|||
| Densidade de deslocação | De 1 x 105 a 3 x 106 cm2 | |||
| Densidade macro do defeito | 0 cm2 | |||
| Área útil | > 90% (exclusão da borda) | |||

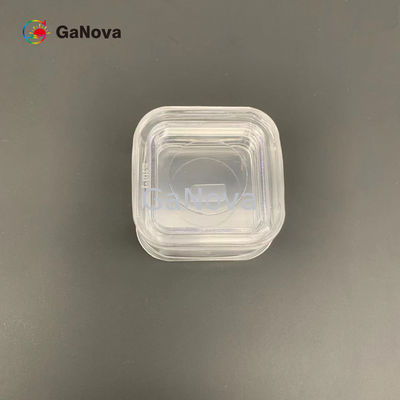

| Pacote | Empacotado em um ambiente do quarto desinfetado da classe 100, no recipiente de 6 PCS, sob uma atmosfera do nitrogênio | |||
Apêndice: O diagrama do ângulo do miscut
Se ±0.5°do δ1 = 0, a seguir um plano (11-20) fora do ângulo para a M-linha central são 0 ±0.5°.
Se δ2 = - 1 ±0.2°, a seguir um plano (11-20) fora do ângulo para a C-linha central são - 1 ±0.2°.
Sobre nós
Nós especializamo-nos em processar uma variedade de materiais em bolachas, em carcaças e em parts.components de vidro ótico personalizado amplamente utilizados na eletrônica, no sistema ótico, na eletrônica opto e nos muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos e serviço personalizados para seus projetos do R&D. É nossa visão a manter um bom relacionamento da cooperação com nossos todos os clientes por nossas boas reputações.
FAQ
Q: São você empresa comercial ou o fabricante?
Nós somos fábrica.
Q: Quanto tempo é seu prazo de entrega?
Geralmente é 3-5 dias se os bens estão no estoque.
ou é 7-10 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q: Você fornece amostras? são livre ou extra?
Sim, nós poderíamos oferecer a amostra para a carga livre mas não pagamos o custo do frete.
Q: Que é seus termos de pagamento?
Pagamento <>
>=5000USD do pagamento, 80% T/T adiantado, equilíbrio antes da expedição.
