Detalhes do produto:
|
| Dimensões: | ² de 5 x de 10mm | Espessura: | 350 ±25µm |
|---|---|---|---|
| Orientação: | Um plano (11-20) fora do ângulo para o plano da M-linha central 0 ±0.5° A (11-20) fora do ângulo par | TTV: | µm do ≤ 10 |
| Curva: | - 10 µm ≤ ARCO ≤ 10 µm | Densidade macro do defeito: | ² 0cm⁻ |
| Área útil: | > 90% (exclusão da borda) | Nome do produto: | GaN Epitaxial Wafer |
| Destacar: | 5*10mm2 GaN Substrato de cristal único |
||

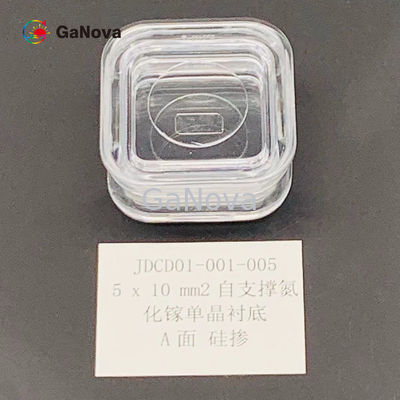

a Um-cara 5*10mm2 Un-lubrificou o n-tipo resistividade de cristal autônoma da carcaça de GaN única < 0="">
Vista geral
A densidade de poder é melhorada extremamente nos dispositivos do nitreto do gálio comparados ao silicone uns porque GaN tem a capacidade sustentar umas frequências de comutação muito mais altas. Igualmente tem uma capacidade aumentada para sustentar temperaturas elevados.
| Carcaças autônomas de um GaN da cara | ||||
| Artigo | GaN-FS-UM-U-s | GaN-FS-UM-n-s | GaN-FS-Um-SI-s |
Um ângulo circular do arco (R < 2="" mm=""> |
| Dimensões | 5 x 10 milímetros2 | |||
| Espessura | µm 350 ±25 | |||
| Orientação |
Um plano (11-20) fora do ângulo para a M-linha central 0 ±0.5° Um plano (11-20) fora do ângulo para a C-linha central - 1 ±0.2° |
|||
| Tipo da condução | N-tipo | N-tipo | Semi-isolamento | |
| Resistividade (300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | µm do ≤ 10 | |||
| CURVA | - 10 µm do ≤ 10 da CURVA do ≤ do µm | |||
| Front Surface Roughness |
< 0=""> ou < 0=""> |
|||
| Aspereza de superfície traseira |
0,5 μm ~1,5 opção: 1~3 nanômetro (terra fina); < 0=""> |
|||
| Densidade de deslocação | De 1 x 105 a 3 x 106 cm2 | |||
| Densidade macro do defeito | 0 cm2 | |||
| Área útil | > 90% (exclusão da borda) | |||

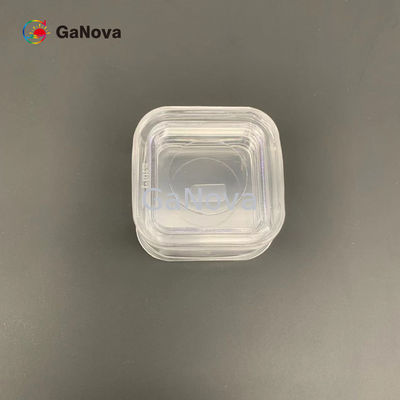

| Pacote | Empacotado em um ambiente do quarto desinfetado da classe 100, no recipiente de 6 PCS, sob uma atmosfera do nitrogênio | |||
Apêndice: O diagrama do ângulo do miscut
Se ±0.5°do δ1 = 0, a seguir um plano (11-20) fora do ângulo para a M-linha central são 0 ±0.5°.
Se δ2 = - 1 ±0.2°, a seguir um plano (11-20) fora do ângulo para a C-linha central são - 1 ±0.2°.
Sobre nós
Nós especializamo-nos em processar uma variedade de materiais em bolachas, em carcaças e em parts.components de vidro ótico personalizado amplamente utilizados na eletrônica, no sistema ótico, na eletrônica opto e nos muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos e serviço personalizados para seus projetos do R&D. É nossa visão a manter um bom relacionamento da cooperação com nossos todos os clientes por nossas boas reputações.
FAQ
Q: São você empresa comercial ou o fabricante?
Nós somos fábrica.
Q: Quanto tempo é seu prazo de entrega?
Geralmente é 3-5 dias se os bens estão no estoque.
ou é 7-10 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q: Você fornece amostras? são livre ou extra?
Sim, nós poderíamos oferecer a amostra para a carga livre mas não pagamos o custo do frete.
Q: Que é seus termos de pagamento?
Pagamento <>
>=5000USD do pagamento, 80% T/T adiantado, equilíbrio antes da expedição.
