Resistividade de cristal de carboneto de silício de grau P de 4" 0,015ohm.cm a 0,028ohm.cm

Resistividade de cristal de carboneto de silício de grau P de 4" 0,015ohm.cm a 0,028ohm.cm
Resistividade de cristal de carboneto de silício de grau P de 4" 0,015ohm.cm a 0,028ohm.cm

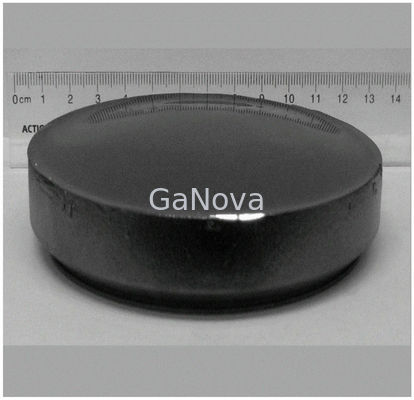

Imagem Grande :  Resistividade de cristal de carboneto de silício de grau P de 4" 0,015ohm.cm a 0,028ohm.cm

Detalhes do produto:
Número do modelo: JDZJ01-001-001
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalado em uma sala limpa em um único recipiente de sementes
Tempo de entrega: 3-4 dias da semana

Resistividade de cristal de carboneto de silício de grau P de 4" 0,015ohm.cm a 0,028ohm.cm

descrição
politipo: 4h Tipo do portador: N-TYPE
resistividade: 0.015~0.028ohm.cm Orientação: 4,0°±0,2°
Orientação lisa preliminar: {10-10} ±5.0° Comprimento plano primário: 32,5 mm ± 2,0 mm
Destacar:

Cristal de carboneto de silício de grau P

,

carboneto de silício cristalino 0

,

028 ohm.Cm

4" P Grade SiC Seed Cristal Resistividade 0,015~0,028ohm.Cm 32,5mm±2,0mm

SiC Seed Crystal 4" PNota



O SiC é um excelente condutor térmico.O calor fluirá mais facilmente através do SiC do que outros materiais semicondutores.De fato, à temperatura ambiente, o SiC tem uma condutividade térmica mais alta do que qualquer metal.Essa propriedade permite que os dispositivos SiC operem em níveis de potência extremamente altos e ainda dissipem as grandes quantidades de excesso de calor gerado.



Especificações do lingote de SiC de 6 polegadas
Nota Grau de produção Nota fictícia
politipo 4H
Diâmetro 100,0mm±0,5mm
Tipo de operadora tipo N
Resistividade 0,015~0,028ohm.cm
Orientação 4,0°±0,2°
Orientação Plana Primária {10-10}±5,0°
Comprimento plano primário 32,5 mm ± 2,0 mm
Orientação Plana Secundária Face Si: 90°cw.do plano primário ± 5°
Comprimento Plano Secundário 18,0mm±2,0mm
Rachaduras de borda por luz de alta intensidade ≤1mm em radial ≤3mm em radial
Placas hexagonais por luz de alta intensidade Tamanho<1mm, Área cumulativa<1% Área acumulada<5%
Áreas politípicas por luz de alta intensidade Nenhum ≤5% área
Densidade do microtubo É um teste destrutivo.Havendo discordância, as amostras para reteste do fornecedor deverão ser fornecidas pelo cliente.

É um teste destrutivo.Havendo discordância, as amostras para reteste do fornecedor deverão ser fornecidas pelo cliente.



chip de ponta ≤1 com comprimento máximo e largura de 1 mm ≤3 com comprimento máximo e largura de 3 mm
