4 polegadas GaN em silicone verde LED Epi wafer Wafer SiC epitaxial

4 polegadas GaN em silicone verde LED Epi wafer Wafer SiC epitaxial
4 polegadas GaN em silicone verde LED Epi wafer Wafer SiC epitaxial 4 polegadas GaN em silicone verde LED Epi wafer Wafer SiC epitaxial

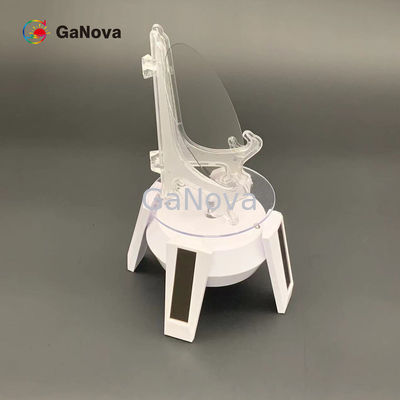

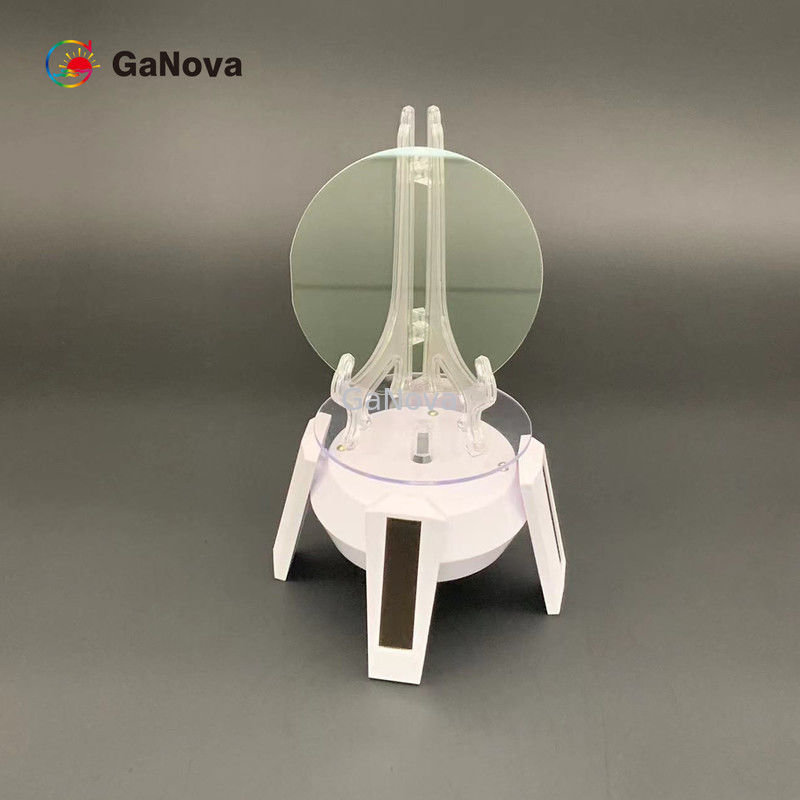

Imagem Grande :  4 polegadas GaN em silicone verde LED Epi wafer Wafer SiC epitaxial

Detalhes do produto:
Lugar de origem: China
Marca: Ganova
Número do modelo: JDWY03-002-017
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 5
Preço: 1000
Detalhes da embalagem: Empacotado em um ambiente do quarto desinfetado da classe 100, no recipiente 25PCS, sob uma atmosfer
Termos de pagamento: T/T
Habilidade da fonte: 1000 pcs por mês

4 polegadas GaN em silicone verde LED Epi wafer Wafer SiC epitaxial

descrição
Destacar:

Orifício epitaxial de 4 polegadas

,

Orifício de 4 polegadas SIC Epi

,

Wafers de 4 polegadas

IntroduçãoGaN em wafer Epi LED verde de silício
GaN em Silicon Green LED Epi wafer são estruturas de semicondutores formadas em materiais de substrato de silício através de tecnologia de crescimento epitaxial para fabricação de diodos emissores de luz verdes (LEDs).É um material intermediário essencial na fabricação de chips LED, e a sua estrutura e desempenho afetam directamente a eficiência luminosa, o comprimento de onda e outras características do dispositivo LED final.
Área de aplicação
Tecnologia de exibição:No domínio dos ecrãs de visualização a cores, são utilizadas bolhas de LEDs epitaxial verde à base de silício para a fabricação de pixels verdes,que, juntamente com os pixels LED vermelhos e azuis, formam a unidade básica do ecrã a coresA sua excelente uniformidade de comprimento de onda e a sua elevada eficiência luminosa permitem a criação de ecrãs de alta resolução e saturação de cores.para o fabrico de ecrãs de LED de pequena distância e de ecrãs de micro-LED, as wafers epitaxial LED verdes à base de silício desempenham um papel importante e podem ser utilizadas para ecrãs de alta definição interiores e exteriores, e para ecrãs de dispositivos de realidade virtual (RE) e realidade aumentada (RE),e outros cenários.
Campo de iluminação:Como um componente importante das fontes de iluminação verde, as objetivas epitaxial verde LED à base de silício podem ser usadas para fabricar luminárias com alta renderização de cores.Combinando com outros LEDs coloridos, a temperatura da cor e as funções de ajuste de cor podem ser alcançadas para atender às necessidades de iluminação de diferentes cenários, como iluminação doméstica, iluminação comercial, iluminação de automóveis, etc.
Comunicação óptica:Na tecnologia de comunicação de luz visível (VLC) de comunicação óptica, o LED verde pode ser usado como fonte de emissão de sinal.O desempenho de modulação de alta velocidade e a alta eficiência luminosa das wafers epitaxial LED verdes à base de silício são propícios para alcançar uma comunicação de luz visível de alta velocidade e eficiente., e pode ser aplicado na transmissão de dados de alta velocidade em ambientes internos, na comunicação veículo a veículo em sistemas inteligentes de transporte e em outros cenários.


Especificações do produto



2 a 4 polegadas Green-LED GaN em silício
Posição Si ((111) substratos Reservatório Al ((Ga) N UGAN nGaN MQW ((1-3 pares) AlGaN pGaN Camada de contacto
InGaN-QW GaN-QB
Dimensões 2 polegadas, 4 polegadas
  520 ± 10 nm
Espessura 800 nm 1000 nm 3000 nm ~ 3nm ~ 10 nm 35 nm 145 nm 20 nm
Composição Al% / / / / / - 15. / /
Em % / / / ~ 25 / / / /
Doping [Si] / / 8.0E+18 / 2.0E+17 / / /
[Mg] / / / / / 1.0E+20 3.0E+19 2.0E+20
Estrutura do substrato 20nmCapa de contacto/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si(111) substratos
Pacote Embalado num ambiente de sala limpa da classe 100, num recipiente de 25 PCS, sob uma atmosfera de nitrogénio


Sobre nós

Somos especializados no processamento de uma variedade de materiais em wafers, substratos e componentes de vidro óptico personalizados amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também temos trabalhado em estreita colaboração com muitas universidades nacionais e estrangeiras., instituições de investigação e empresas, fornecem produtos e serviços personalizados para os seus projectos de I&D.É a nossa visão para manter uma boa relação de cooperação com todos os nossos clientes pela nossa boa reputação.



4 polegadas GaN em silicone verde LED Epi wafer Wafer SiC epitaxial 04 polegadas GaN em silicone verde LED Epi wafer Wafer SiC epitaxial 1


AQ

P: É uma empresa comercial ou fabricante?
Somos uma fábrica.
P: Quanto tempo é o seu prazo de entrega?
Geralmente são 3-5 dias se os produtos estiverem em estoque.
ou 7-10 dias, se as mercadorias não estiverem em estoque, depende da quantidade.
P: Você fornece amostras? É grátis ou extra?
Sim, poderíamos oferecer a amostra gratuitamente, mas não pagar o custo de frete.
Q: Quais são os seus termos de pagamento?
Pagamento <= 5000USD, 100% adiantado.
Pagamento >= 5000USD, 80% T/T antecipadamente, saldo antes do envio.
