2 polegadas de GaN no silício azul LD Epi Wafer GaN laser azul no silício

2 polegadas de GaN no silício azul LD Epi Wafer GaN laser azul no silício
2 polegadas de GaN no silício azul LD Epi Wafer GaN laser azul no silício 2 polegadas de GaN no silício azul LD Epi Wafer GaN laser azul no silício

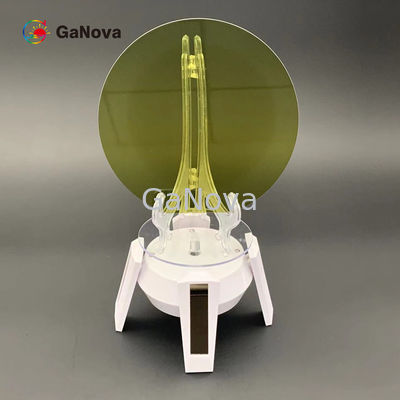

Imagem Grande :  2 polegadas de GaN no silício azul LD Epi Wafer GaN laser azul no silício

Detalhes do produto:
Lugar de origem: China
Marca: Ganova
Número do modelo: JDWY03-002-013
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 5
Detalhes da embalagem: Empacotado em um ambiente do quarto desinfetado da classe 100, no recipiente 25PCS, sob uma atmosfer
Termos de pagamento: T/T

2 polegadas de GaN no silício azul LD Epi Wafer GaN laser azul no silício

descrição
Dimensão: 2 polegadas
Destacar:

Orifício epitaxial de 2 polegadas

,

2 polegadas de epinefrina

,

2 polegadas de biscoitos de epi

Introdução ao GaN na wafer Epi HEMT de silício
A bolacha epitaxial HEMT de nitruro de gálio à base de silício é uma bolacha epitaxial de transistor de alta mobilidade eletrônica (HEMT) baseada em material de nitruro de gálio (GaN).Sua estrutura inclui principalmente a camada de barreira AlGaNEsta estrutura permite que os HEMTs de nitruro de gálio tenham alta mobilidade de elétrons e velocidade de saturação de elétrons,que os tornem adequados para aplicações de alta potência e alta frequência.
Características estruturais
Heterojunção AlGaN/GaN: O HEMT de Nitreto de Gállio é baseado na heterojunção AlGaN/GaN, que forma um canal bidimensional de gás eletrônico (2DEG) de alta mobilidade eletrônica através da heterojunção.
Tipo de esgotamento e tipo de aprimoramento: as placas epitaxiais HEMT de nitreto de gálio são divididas em tipo de esgotamento (modo D) e tipo de aprimoramento (modo E).Tipo esgotado é o estado natural dos dispositivos de alimentação GaN, enquanto o tipo melhorado requer processos especiais para alcançá-lo.
Processo de crescimento epitaxial: O crescimento epitaxial inclui camada de nucleação de AlN, camada de tampão de relaxamento de estresse, camada de canal de GaN, camada de barreira de AlGaN e camada de tampa de GaN.
processo de fabrico
Crescimento epitaxial: crescimento de uma ou mais camadas de filmes finos de nitreto de gálio em um substrato de silício para formar wafers epitaxial de alta qualidade.
Passivação e camada de tampa: a camada de passivação de SiN e a camada de tampa de u-GaN são geralmente usadas em wafers epitaxiais de nitruro de gálio para melhorar a qualidade da superfície e proteger as wafers epitaxiais.
Área de aplicação
Aplicações de alta frequência: devido à elevada mobilidade dos elétrons e velocidade dos elétrons de saturação dos materiais de nitruro de gálio,Os HEMT de nitruro de gálio são adequados para aplicações de alta frequência, como a comunicação 5G., radar e comunicações por satélite.
Aplicações de alta potência: os HEMT de nitruro de gálio funcionam bem em aplicações de alta tensão e alta potência, adequadas para campos como veículos elétricos, inversores solares e fontes de alimentação industriais.


Especificações do produto



Laser azul GaN de 2 polegadas no silício.

Ponto

Substratos de Si (Si)

Reservatório Al ((Ga) N UGAN nGaN AlGaN InGaN

MQW

(1-3 pares)

InGaN AlGaN pGaN Camada de contacto
InGaN-QW GaN-QB
Dimensão 2 polegadas
Espessura 1000 nm 1300-1500 nm 1300-1500 nm 1200-1500 nm 70-150 nm ~ 2,5 nm ~ 15nm 70-150 nm 400-600 nm / 10 nm
Composição Al% / / / 5 a 8 / / / / 5 a 8 / /
Em % / / /   2 a 8 - 15. / 2 a 8 / / /
Doping [Si] / / 5.0E+18 2.0E+18 2.0E+18 / / / / / /
[Mg] / / / / / / / / 2.0E+19 2.0E+19 /
Laser de comprimento de onda 455 ± 5 nm
Estrutura do substrato 10nmConect layer/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1200-1500nmAlGaN/1300-1500nmnGaN/1300-1500nmuGaN/1000nmAlGa (((Ga) N buffer/Si(111) substratos

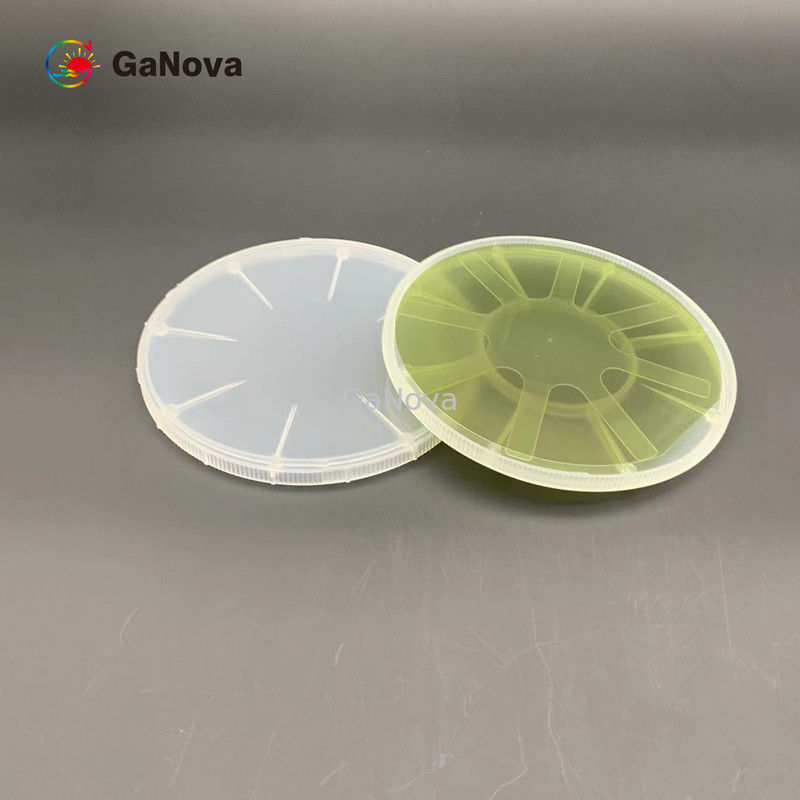

Pacote Embalado num ambiente de sala limpa da classe 100, num recipiente de 25 PCS, sob uma atmosfera de nitrogénio
















































Sobre nós

Somos especializados no processamento de uma variedade de materiais em wafers, substratos e componentes de vidro óptico personalizados amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também temos trabalhado em estreita colaboração com muitas universidades nacionais e estrangeiras., instituições de investigação e empresas, fornecem produtos e serviços personalizados para os seus projectos de I&D.É a nossa visão para manter uma boa relação de cooperação com todos os nossos clientes pela nossa boa reputação.



2 polegadas de GaN no silício azul LD Epi Wafer GaN laser azul no silício 02 polegadas de GaN no silício azul LD Epi Wafer GaN laser azul no silício 1






Perguntas frequentes

P: É uma empresa comercial ou fabricante?
Somos uma fábrica.
P: Quanto tempo é o seu prazo de entrega?
Geralmente são 3-5 dias se os produtos estiverem em estoque.
ou 7-10 dias, se as mercadorias não estiverem em estoque, depende da quantidade.
P: Você fornece amostras? É grátis ou extra?
Sim, poderíamos oferecer a amostra gratuitamente, mas não pagar o custo de frete.
Q: Quais são os seus termos de pagamento?
Pagamento <= 5000USD, 100% adiantado.
Pagamento >= 5000USD, 80% T/T antecipadamente, saldo antes do envio.
