Detalhes do produto:
|
| Dimensões: | 2 polegadas | IQE: | desconhecido |
|---|---|---|---|
| Perda interna: | desconhecido | Laser do d'onde do Longueur: | 405-420 nm |
| Tempo de vida10 segundos@CW, >10 horas@modo pulsante: | 10 segundos@CW, >10 horas@modo de pulso | ||
| Destacar: | Orifício epitaxial de 2 polegadas,2 polegadas de epinefrina,2 polegadas de biscoitos de epi |
||

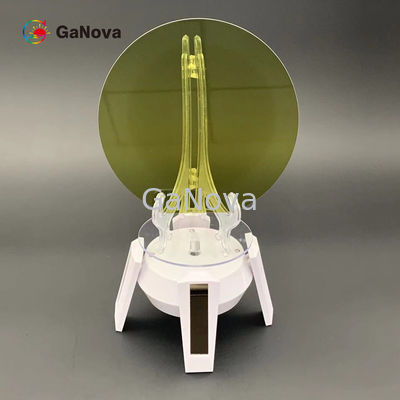

Introdução ao GaN na wafer Epi HEMT de silício
A bolacha epitaxial HEMT de nitruro de gálio à base de silício é uma bolacha epitaxial de transistor de alta mobilidade eletrônica (HEMT) baseada em material de nitruro de gálio (GaN).Sua estrutura inclui principalmente a camada de barreira AlGaNEsta estrutura permite que os HEMTs de nitruro de gálio tenham alta mobilidade de elétrons e velocidade de saturação de elétrons,que os tornem adequados para aplicações de alta potência e alta frequência.
Características estruturais
Heterojunção AlGaN/GaN: O HEMT de Nitreto de Gállio é baseado na heterojunção AlGaN/GaN, que forma um canal bidimensional de gás eletrônico (2DEG) de alta mobilidade eletrônica através da heterojunção.
Tipo de esgotamento e tipo de aprimoramento: as placas epitaxiais HEMT de nitreto de gálio são divididas em tipo de esgotamento (modo D) e tipo de aprimoramento (modo E).Tipo esgotado é o estado natural dos dispositivos de alimentação GaN, enquanto o tipo melhorado requer processos especiais para alcançá-lo.
Processo de crescimento epitaxial: O crescimento epitaxial inclui camada de nucleação de AlN, camada de tampão de relaxamento de estresse, camada de canal de GaN, camada de barreira de AlGaN e camada de tampa de GaN.
processo de fabrico
Crescimento epitaxial: crescimento de uma ou mais camadas de filmes finos de nitreto de gálio em um substrato de silício para formar wafers epitaxial de alta qualidade.
Passivação e camada de tampa: a camada de passivação de SiN e a camada de tampa de u-GaN são geralmente usadas em wafers epitaxiais de nitruro de gálio para melhorar a qualidade da superfície e proteger as wafers epitaxiais.
Área de aplicação
Aplicações de alta frequência: devido à elevada mobilidade dos elétrons e velocidade dos elétrons de saturação dos materiais de nitruro de gálio,Os HEMT de nitruro de gálio são adequados para aplicações de alta frequência, como a comunicação 5G., radar e comunicações por satélite.
Aplicações de alta potência: os HEMT de nitruro de gálio funcionam bem em aplicações de alta tensão e alta potência, adequadas para campos como veículos elétricos, inversores solares e fontes de alimentação industriais.
Especificações do produto
| Laser violeta GaN de 2 polegadas no silício. | ||||||||||
|
Ponto Substratos de Si (Si) |
nGaN | AlGaN | InGaN | MQW | InGaN | AlGaN | pGaN | Camada de contato | ||
| InGaN-QW | GaN-QB | |||||||||
| Dimensões | 2 polegadas | |||||||||
| Espessura | 1000-1050 nm | 1000-1020 nm | 70-150 nm | ~ 2,5 nm | ~ 15nm | 70-150 nm | 200-500 nm | / | 10 nm | |
| Composição | Al% | / | 3 a 10 | / | / | / | / | 3 a 10 | / | / |
| Em % | / | / | 2 a 8 | ~ 10 | / | 2 a 8 | / | / | / | |
| Doping | [Si] | 5.0E+8 | 2.0E+18 | 3.0E+18 | / | / | / | / | / | / |
| [Mg] | / | / | / | / | / | / | 2.0E+19 | 2.0E+19 | / | |
| IQE | Desconhecido | |||||||||
| Perda interna | Desconhecido | |||||||||
| Laser de comprimento de onda | 405-420 nm | |||||||||
| Período de vida | 10 segundos@CW, >10 horas@modo de pulso | |||||||||
| Estrutura do substrato | 10nmnConect layer/pGaN/200-500nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1000-1020nmAlGaN/1000-1050nmnGaN/Si(111) substratos | |||||||||
| Potência óptica máxima: | 30 mW@modo de pulso | |||||||||

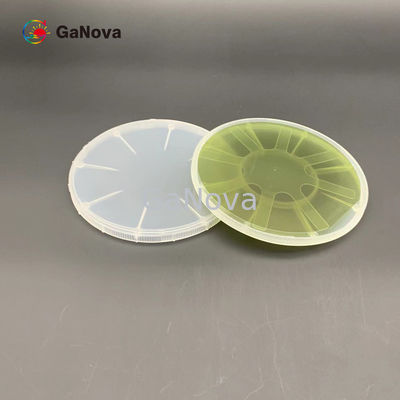

| Pacote | Embalado num ambiente de sala limpa da classe 100, num recipiente de 25 PCS, sob uma atmosfera de nitrogénio | |||||||||
