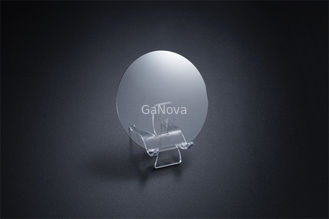

Barreira de AlGaN 4 polegadas GaN em silicone HEMT Epi wafer nitruro de gálio GaN-on-Si

Barreira de AlGaN 4 polegadas GaN em silicone HEMT Epi wafer nitruro de gálio GaN-on-Si
Barreira de AlGaN 4 polegadas GaN em silicone HEMT Epi wafer nitruro de gálio GaN-on-Si

Imagem Grande :  Barreira de AlGaN 4 polegadas GaN em silicone HEMT Epi wafer nitruro de gálio GaN-on-Si

Detalhes do produto:
Marca: Ganova
Número do modelo: JDWY03-002-002
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 5
Detalhes da embalagem: Empacotado em um ambiente do quarto desinfetado da classe 100, no recipiente 25PCS, sob uma atmosfer
Termos de pagamento: T/T

Barreira de AlGaN 4 polegadas GaN em silicone HEMT Epi wafer nitruro de gálio GaN-on-Si

descrição
Dimensões: 2 polegadas Resistividade ((300K): < 350 Ω/□
Concentração de elétrons: > 9,0E12 cm-2 Mobilidade: > 1800 cm2/v
Destacar:

Orifício epitaxial de 4 polegadas

,

Orifício de 4 polegadas SIC Epi

,

Wafers de 4 polegadas

Introdução ao GaN na wafer Epi HEMT de silício
A bolacha epitaxial HEMT de nitruro de gálio à base de silício é uma bolacha epitaxial de transistor de alta mobilidade eletrônica (HEMT) baseada em material de nitruro de gálio (GaN).Sua estrutura inclui principalmente a camada de barreira AlGaNEsta estrutura permite que os HEMTs de nitruro de gálio tenham alta mobilidade de elétrons e velocidade de saturação de elétrons,que os tornem adequados para aplicações de alta potência e alta frequência.
Características estruturais
Heterojunção AlGaN/GaN: O HEMT de Nitreto de Gállio é baseado na heterojunção AlGaN/GaN, que forma um canal bidimensional de gás eletrônico (2DEG) de alta mobilidade eletrônica através da heterojunção.
Tipo de esgotamento e tipo de aprimoramento: as placas epitaxiais HEMT de nitreto de gálio são divididas em tipo de esgotamento (modo D) e tipo de aprimoramento (modo E).Tipo esgotado é o estado natural dos dispositivos de alimentação GaN, enquanto o tipo melhorado requer processos especiais para alcançá-lo.
Processo de crescimento epitaxial: O crescimento epitaxial inclui camada de nucleação de AlN, camada de tampão de relaxamento de estresse, camada de canal de GaN, camada de barreira de AlGaN e camada de tampa de GaN.
processo de fabrico
Crescimento epitaxial: crescimento de uma ou mais camadas de filmes finos de nitreto de gálio em um substrato de silício para formar wafers epitaxial de alta qualidade.
Passivação e camada de tampa: a camada de passivação de SiN e a camada de tampa de u-GaN são geralmente usadas em wafers epitaxiais de nitruro de gálio para melhorar a qualidade da superfície e proteger as wafers epitaxiais.
Área de aplicação
Aplicações de alta frequência: devido à elevada mobilidade dos elétrons e velocidade dos elétrons de saturação dos materiais de nitruro de gálio,Os HEMT de nitruro de gálio são adequados para aplicações de alta frequência, como a comunicação 5G., radar e comunicações por satélite.
Aplicações de alta potência: os HEMT de nitruro de gálio funcionam bem em aplicações de alta tensão e alta potência, adequadas para campos como veículos elétricos, inversores solares e fontes de alimentação industriais.






Especificações do produto





Epi-wafer com GaN em Silício HEMT

Ponto

Substratos de Si (Si)

Al ((Ga) N Reservatório de recursos humanos GaN_Channel AlGaN_barreira GaN_cap
Dimensões 2 polegadas/4 polegadas/6 polegadas
Espessura 500-800 nm 3000 nm 150 nm 18-25nm 2 nm
Composição Al% / / / 20 a 23 /
Em % / / / / /
Doping [Si] / / / / /
[Mg] / / / / /
Resistividade ((300K) < 350 Ω/□
Concentração de elétrons > 9,0E12 cm-2
Mobilidade > 1800 cm2/v
Estrutura do substrato 2nmGaN_cap/18-25nmAlGaN_barrier/150nmGaN_Channel/3000nmHR buffer/500-800nmAl(Ga)N/Si(111) substratos
Pacote Embalado num ambiente de sala limpa da classe 100, num recipiente de 25 PCS, sob uma atmosfera de nitrogénio









Sobre nós

Somos especializados no processamento de uma variedade de materiais em wafers, substratos e componentes de vidro óptico personalizados amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também temos trabalhado em estreita colaboração com muitas universidades nacionais e estrangeiras., instituições de investigação e empresas, fornecem produtos e serviços personalizados para os seus projectos de I&D.É a nossa visão para manter uma boa relação de cooperação com todos os nossos clientes pela nossa boa reputação.



Barreira de AlGaN 4 polegadas GaN em silicone HEMT Epi wafer nitruro de gálio GaN-on-Si 0





Barreira de AlGaN 4 polegadas GaN em silicone HEMT Epi wafer nitruro de gálio GaN-on-Si 1






Perguntas frequentes

P: É uma empresa comercial ou fabricante?
Somos uma fábrica.
P: Quanto tempo é o seu prazo de entrega?
Geralmente são 3-5 dias se os produtos estiverem em estoque.
ou 7-10 dias, se as mercadorias não estiverem em estoque, depende da quantidade.
P: Você fornece amostras? É grátis ou extra?
Sim, poderíamos oferecer a amostra gratuitamente, mas não pagar o custo de frete.
Q: Quais são os seus termos de pagamento?
Pagamento <= 5000USD, 100% adiantado.
Pagamento >= 5000USD, 80% T/T antecipadamente, saldo antes do envio.
