P MOS Grade 2 avança sic o SBD do nível P P da bolacha de Epi classifica a categoria 150.0mm de D

descrição

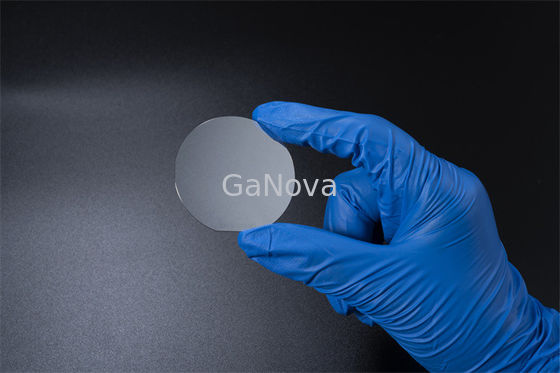

Crystal Form:	4h	Nome do produto:	Bolacha sic Epitaxial
Diâmetro:	150.0mm +0mm/-0.2mm	Orientação de superfície:	Fora-linha central: ° de 4°toward <11-20>±0.5
Comprimento liso preliminar:	± 1.5mm de 47.5mm	Comprimento liso secundário:	Nenhum plano secundário
Misorientation ortogonal:	±5.0°	Espessura a:	350.0μm± 25.0μm
Destacar:	O P-MOS classifica sic a bolacha de Epi , carcaça de 150.0mm sic , Sic nível P da bolacha de Epi

O nível P P-SBD da carcaça de 2-polegada da categoria P-MOS sic classifica a categoria 150,0 milímetro +0mm/-0.2mm de D

JDCD03-001-001 nível P 4H-N/SI260μm±25μm da carcaça de 2 polegadas sic<0001> para dispositivos de poder e dispositivos da micro-ondas

Vista geral

A nível do sistema, este resultados em soluções altamente compactas com uso eficaz da energia vastamente melhorado a custo reduzido. A lista rapidamente crescente de aplicações comerciais atuais e projetadas que utilizam sic tecnologias inclui fontes de alimentação de comutação, inversores para a geração solar e do moinho de vento da energia, movimentações industriais do motor, veículos de HEV e de EV, e interruptor do poder da Smart-grade.

Propriedade	Categoria P-MOS	Categoria de P-SBD	Categoria de D
Crystal Form	4H
Polytype	Nenhuns permitiram		Area≤5%
(MPD) ^a	≤0.2 /cm2	≤0.5 /cm2	≤5 /cm2
Encantar placas	Nenhuns permitiram		Area≤5%
Polycrystal sextavado	Nenhuns permitiram
Inclusões ^a	Area≤0.05%	Area≤0.05%	N/A
Resistividade	0.015Ω•cm-0.025Ω•cm	0.015Ω•cm-0.025Ω•cm	0.014Ω•cm-0.028Ω•cm
(EPD) ^a	≤4000/cm2	≤8000/cm2	N/A
(TED) ^a	≤3000/cm2	≤6000/cm2	N/A
(BPD) ^a	≤1000/cm2	≤2000/cm2	N/A
(TSD) ^a	≤600/cm2	≤1000/cm2	N/A
Falha de empilhamento	Área de ≤0.5%	Área de ≤1%	N/A
Contaminação de metal de superfície	(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, si, Ca, V, manganês) ≤1E11 cm^-2
Diâmetro	150,0 milímetros +0mm/-0.2mm
Orientação de superfície	Fora-linha central: ° <11-20>de 4°toward ±0.5
Comprimento liso preliminar	47,5 milímetros de ± 1,5 milímetros
Comprimento liso secundário	Nenhum plano secundário
Orientação lisa preliminar	To±1° paralelo<11-20>
Orientação lisa secundária	N/A
Misorientation ortogonal	±5.0°
Revestimento de superfície	C-cara: Polonês ótico, Si-cara: CMP
Borda da bolacha	Chanfradura
Aspereza de superfície (10μm×10μm)	Cara Ra≤0.20 nanômetro do si; Cara Ra≤0.50 nanômetro de C
Espessura ^a	μm 350.0μm± 25,0
LTV (10mm×10mm) ^a	≤2μm		≤3μm
(TTV) ^a	≤6μm		≤10μm
(CURVA) ^a	≤15μm	≤25μm	≤40μm
(Urdidura) ^a	≤25μm	≤40μm	≤60μm
Microplaquetas/recortes	Nenhuns permitiram a largura e a profundidade de ≥0.5mm		Largura e profundidade de Qty.2 ≤1.0 milímetro
Riscos ^a (Cara do si, CS8520)	≤5 e diâmetro cumulativo de Length≤0.5×Wafer		≤5 e Length≤1.5×Wafer cumulativo Diâmetro
TUA (2mm*2mm)	≥98%	≥95%	N/A
Quebras	Nenhuns permitiram
Contaminação	Nenhuns permitiram
Propriedade	Categoria P-MOS	Categoria de P-SBD	Categoria de D
Exclusão da borda	3mm

Observação: a exclusão da borda de 3mm é usada para os artigos identificados por meio de ^A.
