Sem substrato de SiC plano secundário 150,0 mm 47,5 mm

descrição

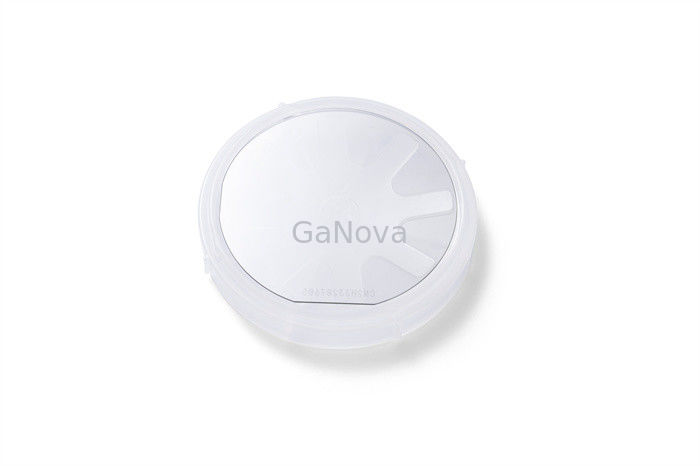

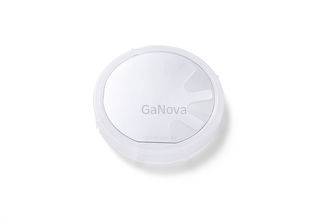

Crystal Form: 4h Nome do produto: Bolacha sic Epitaxial
Diâmetro: 150.0mm +0mm/-0.2mm Orientação de superfície: Fora-linha central: ° de 4°toward <11-20>±0.5
Comprimento liso preliminar: ± 1.5mm de 47.5mm Comprimento liso secundário: Nenhum plano secundário
Misorientation ortogonal: ±5.0° Espessura a: 350.0μm± 25.0μm
Destacar:

Sem substrato de SiC plano secundário

,

wafer semicondutor de 47

,

5 mm

Substrato SiC de 2 polegadas 150,0 mm +0 mm/-0,2 mm 47,5 mm ± 1,5 mm Sem plano secundário

JDCD03-001-001 Substrato SiC de 2 polegadas nível P 4H-N/SI<0001>260μm±25μm para dispositivos de energia e dispositivos de microondas



Visão geral

Nosso foco incansável na melhoria contínua da qualidade dos materiais e no aumento dos diâmetros do substrato beneficia diretamente nossos clientes e parceiros, melhorando seus rendimentos, reduzindo seus custos e permitindo que eles fabriquem novas gerações de dispositivos capazes de desempenho ainda maior.





Propriedade

Grau P-MOS Grau P-SBD grau D
Forma de Cristal 4H
Politipo Nenhum permitido Área≤5%
(MPD)a ≤0,2 /cm2 ≤0,5 /cm2 ≤5 /cm2
Placas sextavadas Nenhum permitido Área≤5%
Policristal Hexagonal Nenhum permitido
Inclusõesa Área≤0,05% Área≤0,05% N / D
Resistividade 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014Ω•cm—0,028Ω•cm
(EPD)a ≤4000/cm2 ≤8000/cm2 N / D
(TED)a ≤3000/cm2 ≤6000/cm2 N / D
(BPD)a ≤1000/cm2 ≤2000/cm2 N / D
(TSD)a ≤600/cm2 ≤1000/cm2 N / D
Falha de Empilhamento ≤0,5% Área ≤1% Área N / D



Contaminação de Superfície Metálica



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Diâmetro 150,0 mm +0 mm/-0,2 mm
Orientação da Superfície Fora do eixo: 4° na direção de <11-20> ± 0,5 °
Comprimento Plano Primário 47,5 mm ± 1,5 mm
Comprimento Plano Secundário Sem Apartamento Secundário
Orientação Plana Primária Paralelo a <11-20>±1°
Orientação Plana Secundária N / D
Desorientação ortogonal ±5,0°
Acabamento de superfície Face C: Polimento óptico, Face Si: CMP
borda de bolacha Chanframento

Rigidez da superfície

(10μm × 10μm)

Si Face Ra≤0,20 nm ; C Face Ra≤0,50 nm
Grossuraa 350,0 μm ± 25,0 μm
LTV (10 mm × 10 mm)a ≤2μm ≤3μm
(TTV)a ≤6μm ≤10μm
(ARCO)a ≤15μm ≤25μm ≤40μm
(Urdidura)a ≤25μm ≤40μm ≤60μm
Chips/Recuos Nenhum permitido ≥0,5 mm de largura e profundidade Qtd.2 ≤1,0 mm Largura e Profundidade

Arranhõesa

(Si Face,CS8520)

≤5 e comprimento cumulativo≤0,5 × Diâmetro da bolacha

≤5 e comprimento cumulativo≤1,5 × Wafer

Diâmetro

TUA (2mm*2mm) ≥98% ≥95% N / D
Rachaduras Nenhum permitido
Contaminação Nenhum permitido
Propriedade Grau P-MOS Grau P-SBD grau D
Exclusão de Borda 3mm

Observação: a exclusão de borda de 3 mm é usada para os itens marcados coma.
