Detalhes do produto:
|
| Nome do produto: | Bolacha sic Epitaxial | Crystal Form: | 4h |
|---|---|---|---|
| Diâmetro: | 150,0 milímetros +0mm/-0.2mm | Orientação de superfície: | Fora-linha central: ° de 4°toward <11-20>±0.5 |
| Contaminação de Superfície Metálica: | (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, si, Ca, V, manganês) cm2 ≤1E11 | Orientação lisa preliminar: | To<11-20>±1° paralelo |
| Destacar: | Dispositivos Fotônicos SiC Epitaxial Wafer,4H 2 polegadas wafer,SiC Epitaxial Wafer ISO9001 |
||

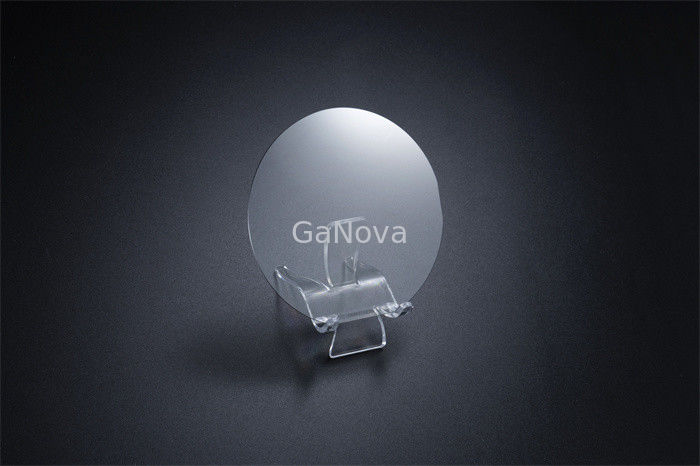

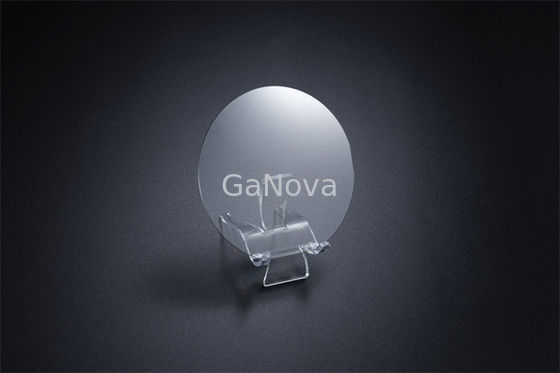

4H SiC Epitaxial Wafer ≤0,2 /Cm2 150,0 Mm +0mm/-0,2mm 47,5 Mm ± 1,5 Mm
JDCD03-001-004
Visão geral
Uma bolacha epitaixal é uma bolacha de material semicondutor feito por crescimento epitaxial (chamado epitaxia) para uso na fabricação de semicondutores e dispositivos fotônicos, como diodos emissores de luz (LEDs).Vários métodos de crescimento da camada epitaxial em silício existente ou outros wafers são atualmente usados: deposição de vapor químico orgânico de metal (MOCVD) e epitaxia de feixe molecular (MBE), LPE, HVPE.
| Propriedade | Grau P-MOS | Grau P-SBD | grau D |
| Forma de Cristal | 4H | ||
| Politipo | Nenhum permitido | Área≤5% | |
| (MPD)a | ≤0,2 /cm2 | ≤0,5 /cm2 | ≤5 /cm2 |
| Placas sextavadas | Nenhum permitido | Área≤5% | |
| Policristal Hexagonal | Nenhum permitido | ||
| Inclusõesa | Área≤0,05% | Área≤0,05% | N / D |
| Resistividade | 0,015Ω•cm—0,025Ω•cm | 0,015Ω•cm—0,025Ω•cm | 0,014Ω•cm—0,028Ω•cm |
| (EPD)a | ≤4000/cm2 | ≤8000/cm2 | N / D |
| (TED)a | ≤3000/cm2 | ≤6000/cm2 | N / D |
| (BPD)a | ≤1000/cm2 | ≤2000/cm2 | N / D |
| (TSD)a | ≤600/cm2 | ≤1000/cm2 | N / D |
| Falha de Empilhamento | ≤0,5% Área | ≤1% Área | N / D |
|
Contaminação de Superfície Metálica |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2 |
||
| Diâmetro | 150,0 mm +0 mm/-0,2 mm | ||
| Orientação da Superfície | Fora do eixo: 4° na direção de <11-20> ± 0,5 ° | ||
| Comprimento Plano Primário | 47,5 mm ± 1,5 mm | ||
| Comprimento Plano Secundário | Sem Apartamento Secundário | ||
| Orientação Plana Primária | Paralelo a <11-20>±1° | ||
| Orientação Plana Secundária | N / D | ||
| Desorientação ortogonal | ±5,0° | ||
| Acabamento de superfície | Face C: Polimento óptico, Face Si: CMP | ||
| borda de bolacha | Chanframento | ||
|
Rigidez da superfície (10μm × 10μm) |
Si Face Ra≤0,20 nm ； C Face Ra≤0,50 nm | ||
| Grossuraa | 350,0 μm ± 25,0 μm | ||
| LTV (10 mm × 10 mm)a | ≤2μm | ≤3μm | |
| (TTV)a | ≤6μm | ≤10μm | |
| (ARCO)a | ≤15μm | ≤25μm | ≤40μm |
| (Urdidura)a | ≤25μm | ≤40μm | ≤60μm |
| Chips/Recuos | Nenhum permitido ≥0,5 mm de largura e profundidade | Qtd.2 ≤1,0 mm Largura e Profundidade | |
|
Arranhõesa (Si Face,CS8520) |
≤5 e comprimento cumulativo≤0,5 × Diâmetro da bolacha |
≤5 e comprimento cumulativo≤1,5 × Wafer Diâmetro |
|
| TUA (2mm*2mm) | ≥98% | ≥95% | N / D |
| Rachaduras | Nenhum permitido | ||
| Contaminação | Nenhum permitido | ||
| Propriedade | Grau P-MOS | Grau P-SBD | grau D |
| Exclusão de Borda | 3mm | ||
Observação: a exclusão de borda de 3 mm é usada para os itens marcados coma.
