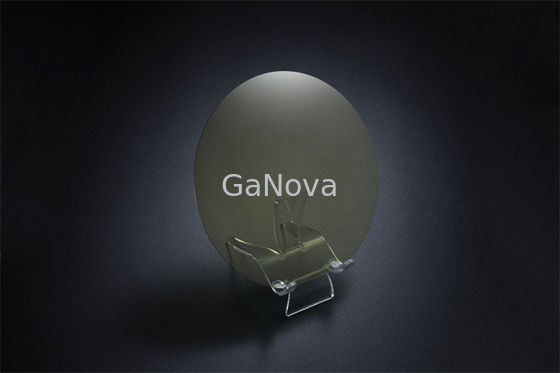

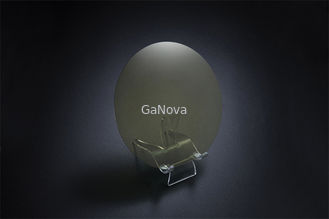

Tipo N 6 polegadas 4H Substrato de carboneto de silício Comprimento plano primário 47,5 mm

Imagem Grande : Tipo N 6 polegadas 4H Substrato de carboneto de silício Comprimento plano primário 47,5 mm

Detalhes do produto:

Lugar de origem:	Suzhou China
Marca:	GaNova
Certificação:	UKAS/ISO9001:2015
Número do modelo:	JDCD03-002-009

Condições de Pagamento e Envio:

Detalhes da embalagem:	Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Tempo de entrega:	3-4 dias da semana
Termos de pagamento:	T/T

Contato

Tipo N 6 polegadas 4H Substrato de carboneto de silício Comprimento plano primário 47,5 mm

descrição

Nome do produto:	Bolacha sic Epitaxial	Crystal Form:	4h
Diâmetro:	150,0 mm+0,0/-0,2 mm	Orientação de superfície:	{0001}±0,2°
Orientação do entalhe:	<1-100>±1°	Ângulo do entalhe:	90° +5°/-1°
Destacar:	Substrato de carboneto de silício tipo N , substrato de SiC de 6 polegadas , substrato de carboneto de silício de grau D 47

Substrato 4H-SiC de 6 polegadas N-Type D Grau 350,0±25,0μm MPD≤5/cm2 Resistividade 0,014Ω•cm—0,028Ω•cm para dispositivos de energia e micro-ondas

Visão geral
O carboneto de silício (SiC) é um sólido de rede covalente.Se olharmos para a sua estrutura, veremos que os átomos de silício estão ligados aos átomos de carbono com a ajuda de uma ligação covalente tetraédrica.

Oferecemos uma solução completa de material SiC com especificações flexíveis.

Epicamadas grossas Com ou sem tampão
Estruturas multicamadas Vários níveis de dopagem, incluindo junções pn
Epitaxia em processo Estruturas embutidas e enterradas, camadas de contato

Propriedade	Grau P-MOS	Grau P-SBD	grau D
Forma de Cristal	4H
Politipo	Nenhum permitido		Área≤5%
(MPD)^a	≤0,2 /cm²	≤0,5 /cm²	≤5 /cm²
Placas sextavadas	Nenhum permitido		Área≤5%
Policristal Hexagonal	Nenhum permitido
Inclusões^a	Área≤0,05%	Área≤0,05%	N / D
Resistividade	0,015Ω•cm—0,025Ω•cm	0,015Ω•cm—0,025Ω•cm	0,014Ω•cm—0,028Ω•cm
(EPD)^a	≤4000/cm²	≤8000/cm²	N / D
(TED)^a	≤3000/cm²	≤6000/cm²	N / D
(BPD)^a	≤1000/cm²	≤2000/cm²	N / D
(TSD)^a	≤600/cm²	≤1000/cm²	N / D
Falha de Empilhamento	≤0,5% Área	≤1% Área	N / D
Contaminação de Superfície Metálica	(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm^-2
Diâmetro	150,0 mm +0 mm/-0,2 mm
Orientação da Superfície	Fora do eixo: 4° na direção de <11-20> ± 0,5 °
Comprimento Plano Primário	47,5 mm ± 1,5 mm
Comprimento Plano Secundário	Sem Apartamento Secundário
Orientação Plana Primária	Paralelo a <11-20>±1°
Orientação Plana Secundária	N / D
Desorientação ortogonal	±5,0°
Acabamento de superfície	Face C: Polimento óptico, Face Si: CMP
borda de bolacha	Chanframento
Rigidez da superfície (10μm × 10μm)	Si Face Ra≤0,20 nm ； C Face Ra≤0,50 nm
Grossura^a	350,0 μm ± 25,0 μm
LTV (10 mm × 10 mm)^a	≤2μm		≤3μm
(TTV)^a	≤6μm		≤10μm
(ARCO)^a	≤15μm	≤25μm	≤40μm
(Urdidura)^a	≤25μm	≤40μm	≤60μm
Chips/Recuos	Nenhum permitido ≥0,5 mm de largura e profundidade		Qtd.2 ≤1,0 mm Largura e Profundidade
Arranhões^a (Si Face,CS8520)	≤5 e comprimento cumulativo≤0,5 × Diâmetro da bolacha		≤5 e comprimento cumulativo≤1,5 × Wafer Diâmetro
TUA (2mm*2mm)	≥98%	≥95%	N / D
Rachaduras	Nenhum permitido
Contaminação	Nenhum permitido
Propriedade	Grau P-MOS	Grau P-SBD	grau D
Exclusão de Borda	3mm

Observação: a exclusão de borda de 3 mm é usada para os itens marcados com^a.
