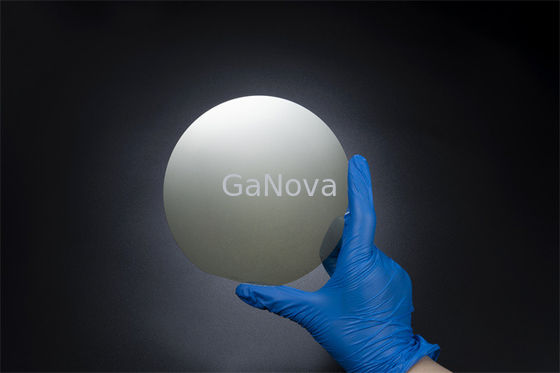

6 polegadas 4H SiC Substrato N Tipo P SBD Grau 350μm

6 polegadas 4H SiC Substrato N Tipo P SBD Grau 350μm
6 polegadas 4H SiC Substrato N Tipo P SBD Grau 350μm

Imagem Grande :  6 polegadas 4H SiC Substrato N Tipo P SBD Grau 350μm

Detalhes do produto:
Lugar de origem: Suzhou China
Marca: GaNova
Certificação: UKAS/ISO9001:2015
Número do modelo: JDCD03-002-008
Condições de Pagamento e Envio:
Detalhes da embalagem: Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Tempo de entrega: 3-4 dias da semana
Termos de pagamento: T/T

6 polegadas 4H SiC Substrato N Tipo P SBD Grau 350μm

descrição
Nome do produto: Bolacha sic Epitaxial Crystal Form: 4h
Diâmetro: 150.0mm +0mm/-0.2mm Orientação de superfície: Fora do eixo: 4° na direção<11-20>±0,5°
Comprimento liso preliminar: ± 1.5mm de 47.5mm Comprimento liso secundário: Nenhum plano secundário
Destacar:

Substrato 4H SiC de 6 polegadas

,

carboneto de silício 350um epitaxia

,

Substrato 4H SiC Tipo N

Substrato 4H-SiC de 6 polegadas N-Type P-SBD Grau 350,0±25,0μm MPD≤0,5/cm2 Resistividade 0,015Ω•cm—0,025Ω•cm para dispositivos de energia e micro-ondas





Visão geral

As bolas de SiC (cristais) são cultivadas, usinadas em lingotes e depois cortadas em substratos, que são posteriormente polidos.Uma fina camada epitaxial de SiC é então cultivada no topo deste substrato para criar um epi-wafer.

Carboneto de silício, extremamente duro, composto cristalino de silício e carbono produzido sinteticamente.Sua fórmula química é SiC.



Propriedade Grau P-MOS Grau P-SBD grau D
Forma de Cristal 4H
Politipo Nenhum permitido Área≤5%
(MPD)a ≤0,2 /cm2 ≤0,5 /cm2 ≤5 /cm2
Placas sextavadas Nenhum permitido Área≤5%
Policristal Hexagonal Nenhum permitido
Inclusõesa Área≤0,05% Área≤0,05% N / D
Resistividade 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014Ω•cm—0,028Ω•cm
(EPD)a ≤4000/cm2 ≤8000/cm2 N / D
(TED)a ≤3000/cm2 ≤6000/cm2 N / D
(BPD)a ≤1000/cm2 ≤2000/cm2 N / D
(TSD)a ≤600/cm2 ≤1000/cm2 N / D
Falha de Empilhamento ≤0,5% Área ≤1% Área N / D



Contaminação de Superfície Metálica



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Diâmetro 150,0 mm +0 mm/-0,2 mm
Orientação da Superfície Fora do eixo: 4° na direção de <11-20> ± 0,5 °
Comprimento Plano Primário 47,5 mm ± 1,5 mm
Comprimento Plano Secundário Sem Apartamento Secundário
Orientação Plana Primária Paralelo a <11-20>±1°
Orientação Plana Secundária N / D
Desorientação ortogonal ±5,0°
Acabamento de superfície Face C: Polimento óptico, Face Si: CMP
borda de bolacha Chanframento

Rigidez da superfície

(10μm × 10μm)

Si Face Ra≤0,20 nm ; C Face Ra≤0,50 nm
Grossuraa 350,0 μm ± 25,0 μm
LTV (10 mm × 10 mm)a ≤2μm ≤3μm
(TTV)a ≤6μm ≤10μm
(ARCO)a ≤15μm ≤25μm ≤40μm
(Urdidura)a ≤25μm ≤40μm ≤60μm
Chips/Recuos Nenhum permitido ≥0,5 mm de largura e profundidade Qtd.2 ≤1,0 mm Largura e Profundidade

Arranhõesa

(Si Face,CS8520)

≤5 e comprimento cumulativo≤0,5 × Diâmetro da bolacha

≤5 e comprimento cumulativo≤1,5 × Wafer

Diâmetro

TUA (2mm*2mm) ≥98% ≥95% N / D
Rachaduras Nenhum permitido
Contaminação Nenhum permitido
Propriedade Grau P-MOS Grau P-SBD grau D
Exclusão de Borda 3mm

Observação: a exclusão de borda de 3 mm é usada para os itens marcados coma.



Sobre nós

Nós nos especializamos no processamento de uma variedade de materiais em wafers, substratos e peças personalizadas de vidro óptico. Componentes amplamente utilizados em eletrônica, óptica, optoeletrônica e muitos outros campos.Também trabalhamos em estreita colaboração com muitas universidades nacionais e estrangeiras, instituições de pesquisa e empresas, fornecendo produtos e serviços personalizados para seus projetos de P&D.É nossa visão manter um bom relacionamento de cooperação com todos os nossos clientes por nossa boa reputação.



Perguntas frequentes

Q: você está negociando empresa ou fabricante?
Nós somos fábrica.
Q: Quanto tempo é o seu tempo de entrega?
Geralmente leva de 3 a 5 dias se as mercadorias estiverem em estoque.
ou leva de 7 a 10 dias se as mercadorias não estiverem em estoque, é de acordo com a quantidade.
P: você fornece amostras?é gratuito ou extra?
Sim, podemos oferecer a amostra gratuitamente, mas não pagamos o custo do frete.
Q: Quais são as suas condições de pagamento?
Pagamento <=5000USD, 100% adiantado.
Pagadores >=5000USD, 80% T/T adiantado, saldo antes do envio.
