Detalhes do produto:
|
Nome do produto: | Bolacha sic Epitaxial | Crystal Form: | 4h |
---|---|---|---|
Diâmetro: | 150,0 mm+0,0/-0,2 mm | Orientação de superfície: | {0001}±0,2° |
Comprimento da aresta de referência principal: | Entalhe | Comprimento da aresta de referência secundária: | Sem arestas de sub-referência |
Destacar: | 150mm 4H SiC Wafer,SiC Substrato 350um,4H SiC Wafer 6 polegadas |

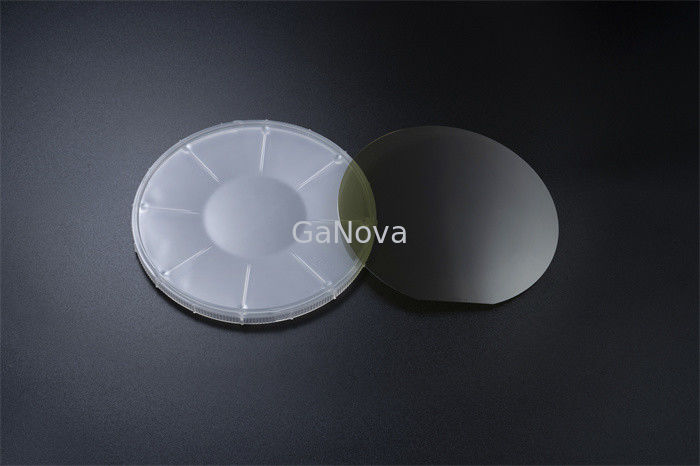

Substrato 4H-SiC de 6 polegadas Nível D Tipo SI 350,0±25,0μm MPD≤5/cm2 Resistividade≥1E5Ω·cm para dispositivos de energia e micro-ondas
Visão geral
Dimensionado para uma produção melhorada
Com o tamanho do wafer de 150 mm, oferecemos aos fabricantes a capacidade de alavancar economias de escala aprimoradas em comparação com a fabricação de dispositivos de 100 mm.Nossos Wafers de SiC de 150 mm oferecem características mecânicas consistentemente excelentes para garantir a compatibilidade com os processos de fabricação de dispositivos existentes e em desenvolvimento.
Substrato semi-isolante 4H-SiC de 6 polegadas |
|||
Performance do produto | P | D | |
forma de cristal | 4H | ||
politípico | Não permitido | Área≤5% | |
Densidade do Microtuboa | ≤0,5/cm2 | ≤5/cm2 | |
Seis quadrados vazios | Não permitido | Área≤5% | |
Cristal híbrido de superfície hexagonal | Não permitido | ||
página de embrulhoa | Área≤0,05% | N / D | |
Resistividade | ≥1E9Ω·cm | ≥1E5Ω·cm | |
(0004)XRD Largura de meia altura da curva de balanço (FWHM) |
≤45 segundo de arco |
N / D |
|
Diâmetro | 150,0 mm+0,0/-0,2 mm | ||
Orientação da superfície | {0001}±0,2° | ||
Comprimento da aresta de referência principal | Entalhe | ||
Comprimento da aresta de referência secundária | Sem arestas de sub-referência | ||
Orientação do entalhe | <1-100>±1° | ||
Ângulo de entalhe | 90° +5°/-1° | ||
Grau de profundidade do entalhe | Da borda 1mm +0,25mm/-0mm | ||
preparação da superfície | Face C: Acabamento espelhado, Face Si: Polimento mecânico químico (CMP) | ||
A borda da bolacha | chanfro de borda de bolacha | ||
Rugosidade da superfície (10μm × 10μm)
|
Si face Ra≤0,2 nm C-Face Ra≤0,5 nm
|
||
grossura |
350,0μm±25,0μm
|
||
LTV (10 mm × 10 mm)a |
≤2µm
|
≤3µm
|
|
TTVa |
≤6µm
|
≤10µm
|
|
Arcoa |
≤25µm
|
≤40µm
|
|
Urdiduraa |
≤40µm
|
≤60µm
|
|
Borda/lacuna quebrada | Bordas de recolhimento com comprimento e largura ≥0,5 mm não são permitidas | ≤2 e cada comprimento e largura de ≤1,0 mm | |
arranhara | ≤5E o comprimento total é≤ 0,5 vezes o diâmetro | ≤5, e o comprimento total é≤1,5 vezes o diâmetro | |
imperfeição | não permitido | ||
poluição | não permitido | ||
Remoção de arestas |
3mm |
Observação: a exclusão de borda de 3 mm é usada para os itens marcados coma.
