JDWY01-001-006 filme grosso de 2 polegadas (3,4) Um AIN On Sapphire Wafer, DSP, XRD FWHM (de 002) ≤120arcsec (102) ≤450arcsec

Name: JDWY01-001-006 filme grosso de 2 polegadas (3,4) Um AIN On Sapphire Wafer, DSP, XRD FWHM (de 002) ≤120arcsec (102) ≤450arcsec
Brand: Shanghai GaNova Electronic Information Co., Ltd.
SKU: JDWY01-001-006
Price: 1,000.00 USD
Availability: InStock

Todos os Produtos

GaN Epitaxial Wafer
(65)

Bolacha sic Epitaxial
(39)

GaAs Epi Wafer
(15)

Substratos de Diamante CVD
(15)

Sistema de recozimento térmico rápido
(2)

Testador de Sensor de Efeito Hall
(3)

Bolacha do nitreto de alumínio
(21)

Microplaqueta do diodo láser
(10)

Cristal do carboneto de silicone
(12)

Bolacha Ga2O3
(13)

bolacha de silicone
(26)

Sapphire Wafer
(19)

Sapphire Substrates modelada
(10)

Suporte da bolacha do
(1)

Máquina de cortar bolacha
(5)

Certificado

CHINA Shanghai GaNova Electronic Information Co., Ltd. Certificações

Estou Chat Online Agora

JDWY01-001-006 filme grosso de 2 polegadas (3,4) Um AIN On Sapphire Wafer, DSP, XRD FWHM (de 002) ≤120arcsec (102) ≤450arcsec

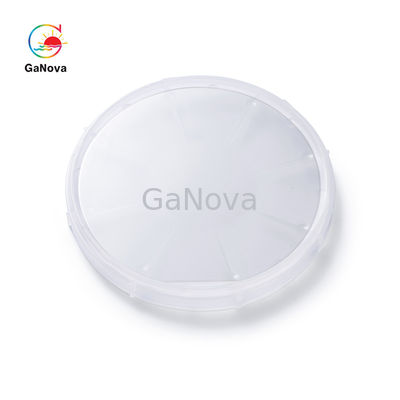

Imagem Grande : JDWY01-001-006 filme grosso de 2 polegadas (3,4) Um AIN On Sapphire Wafer, DSP, XRD FWHM (de 002) ≤120arcsec (102) ≤450arcsec

Detalhes do produto:

Lugar de origem:	Suzhou China
Marca:	GaNova
Certificação:	UKAS/ISO9001:2015
Número do modelo:	JDWY01-001-006

Condições de Pagamento e Envio:

Detalhes da embalagem:	Embalagem a vácuo em um ambiente de sala limpa classe 10000, em cassetes de 25 peças ou recipientes
Termos de pagamento:	T/T

Contato

JDWY01-001-006 filme grosso de 2 polegadas (3,4) Um AIN On Sapphire Wafer, DSP, XRD FWHM (de 002) ≤120arcsec (102) ≤450arcsec

descrição

Dimensões:	φ50,8 mm±0,1 mm,OF(1-100),Al Face,Location Edge 16,0± 1,0 mm	Carcaça:	Safira (laterais simples ou duplos lustrados)
Espessura:	[1,2)μm,[2,3)μm,[3,4)μm,[4,5)μm	Zona de exclusão de borda:	<2mm
Aspereza de superfície:	Ra	Nome do produto:	Bolacha do nitreto de alumínio
XRD FWHM de (002):	≤80arcsec, ≤100arcsec, ≤120arcsec, ≤160arcsec	XRD FWHM de (102):	≤650arcsec, ≤550arcsec, ≤450arcsec, ≤400arcsec
Destacar:	DSP AIN na bolacha de safira

filme grosso de 2 polegadas (3,4) um AIN na bolacha da safira, DSP, XRD FWHM (002) 102) ≤450arcsec da desinfecção UV de ≤120arcsec (, microplaqueta do diodo emissor de luz

A carcaça de AlN é uma da carcaça cerâmica a mais popular que tem a resistência térmica excelente, a força mechnical alta, a resistência de abrasão e a perda dielétrica pequena. A superfície da carcaça de AlN é porosidade bastante lisa e baixa. O nitreto de alumínio tem uma condutibilidade térmica mais alta, comparada à carcaça da alumina, ele é aproximadamente 7 a 8 vezes altas. A carcaça de AlN é um material eletrônico excelente do pacote.

Artigo	AlN-T-C-U-C50
Dimensões	φ50.8 mm±0.1 milímetro, DE (1-100), Al Face, encontrando a borda 16.0± 1,0 milímetros
Carcaça	Safira (laterais simples ou duplos lustrados)
Espessura	1~5μm
Orientação	C-plano (0001) ±1o
Tipo da condução	Semi-isolamento
Qualidade cristalina	Espessura	XRD FWHM de (002)	XRD FWHM de (102)
	μm [de 1,2)	≤80arcsec	≤650arcsec
	μm [de 2,3)	≤100arcsec	≤550arcsec
	μm [de 3,4)	≤120arcsec	≤450arcsec
	μm [de 4,5)	≤160arcsec	≤400arcsec
Zona de exclusão da borda	<2mm>
Aspereza de superfície	Ra<1>
Pacote	Vácuo que embala em um ambiente do quarto desinfetado da classe 10000, em umas gavetas de 25pcs ou de únicos recipientes da bolacha.

Sobre nós

Nós especializamo-nos em processar uma variedade de materiais em bolachas, em carcaças e em parts.components de vidro ótico personalizado amplamente utilizados na eletrônica, no sistema ótico, na eletrônica opto e nos muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos e serviço personalizados para seus projetos do R&D. É nossa visão a manter um bom relacionamento da cooperação com nossos todos os clientes por nossas boas reputações.

FAQ

Q: São você empresa comercial ou o fabricante?
Nós somos fábrica.
Q: Quanto tempo é seu prazo de entrega?
Geralmente é 3-5 dias se os bens estão no estoque.
ou é 7-10 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q: Você fornece amostras? são livre ou extra?
Sim, nós poderíamos oferecer a amostra para a carga livre mas não pagamos o custo do frete.
Q: Que é seus termos de pagamento?
Pagamento <> >=5000USD do pagamento, 80% T/T adiantado, equilíbrio antes da expedição.

etiqueta:

Pessoa de Contato: Xiwen Bai (Ciel)

Telefone: +8613372109561
